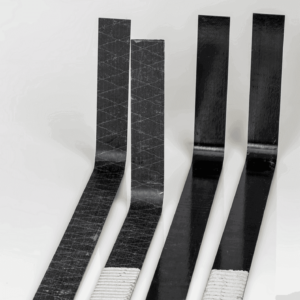

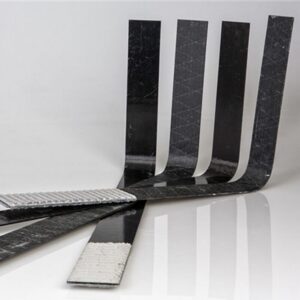

مزایا لمینیت و ورق L شکل Sika® CarboShear
- سیستم تکیه گاهی آزمایش شده
- غیر خورنده و بسیار مقاوم در برابر خوردگی
- مقاومت و دوام بسیار بالا
- بهبود و تقویت برشی و شکافتگی
- اتصال مناسب
- وزن بسیار پایین
- ضخامت نهایی کم، قابل اجرا در چند لایه پوششی
- حمل و نقل آسان
- نصب آسان، تجهیزات نصب کم وزن
- حداقل آمادگی اتصالات برشی
- کمترین تاثیر به زیبایی سازه
کاربرد لمینیت و ورق L شکل Sika® CarboShear

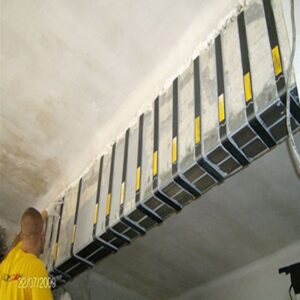

محصول لمینیت و ورق CFRP ممکن است تنها توسط متخصصان مجرب مورد استفاده قرار بگیرد. لمینیت های Sika® CarboShear L برای بهبود، افزایش یا ترمیم عملکرد و مقاومت برشی سازه ها در موارد زیر به کار می رود:
1.افزایش ظرفیت باربری
- افزایش ظرفیت باربری تیرها
- تحمل نصب ماشین آلات سنگین
- تغییر کاربری سازه
2.آسیب به اجزای سازه ای
- تخریب مواد و مصالح ساختمانی اصلی
- پوسیدگی و خوردگی میلگردهای فولادی
- حوادث (ضربه وسایل نقلیه، زمین لرزه، آتش سوزی و غیره)
3.بهبود دوام و سرویس دهی
- کاهش خیز و پهنای ترک
- کاهش تنش در میلکردهای فولادی
- بهبود مقاومت در برابر خستگی
4.تغییر سیستم سازه ای
- حذف دیوارها و ستون ها
- حذف مقاطع کف و دیوار برای ایجاد بازشوها و راه عبور
5.تغییر فلسفه طراحی
برای طراحی ترمیم یا خطاهای سازه ای مثل :
- میلگردهای ناکافی
- عمق سازه ای کم
مشخصات فنی
| ظاهر/ رنگ | الیاف پلیمر کربن آغشته به ماتریس اپوکسی/ مشکی | ||||
| چگالی | 1.55 g/cm3 | ||||
| ابعاد | نوع | طول پایه کوتاه | طول پایه بلند | عرض | ضخامت اسمی |
| 4/20/50 |
200 mm |
500 mm | 40 mm |
2 mm |
|
| 4/30/70 |
300 mm |
700 mm | 40 mm |
2 mm |
|
| 4/50/100 |
500 mm |
1000 mm | 40 mm |
2 mm |
|
|
4/80/150 |
800 mm | 1500 mm | 40 mm |
2 mm |
|
| محتوی الیاف موجود | بیشتر از 56 % | ||||
| مقاومت کششی لمینیت |
> 1350 N/mm2 |
||||
| مدول الاستیسیته کششی لمینیت |
95000 N/mm2 |
||||
| کرنش گسیختگی ورق | بیش از 1.30 % | ||||
حجت زاده –
قبل از نصب لمینیت مقاومت چسبندگی بتن باید آزمایش بشه؟
خانم افتخاری –
مقاومت چسبندگی بتن ممکن است بعد از آماده سازی سطح با استفاده از آزمایش pull-pff با نظر مهندس تایید شود. حداقل مقاومت کششی باید 1.3 مگاپاسکال باشد. کمترین مقاومت فشاری بتن باید بیش تر از 17 مگاپاسکال باشد.
