بتن به دلیل دوام بالا، یکی از مهم ترین مصالح مورد استفاده در ساخت انواع سازه ها است؛ با این حال، عواملی مانند خطاهای اجرایی، شرایط محیطی، بارگذاری یا گذشت زمان می توانند باعث ترک خوردن بتن، کرمو شدگی بتن، پوسته شدن و خوردگی میلگرد شوند. اگر این آسیب ها در زمان مناسب برطرف نشوند، علاوه بر کاهش عمر بهره برداری سازه، هزینه و پیچیدگی عملیات تعمیر نیز افزایش خواهد یافت.
اهمیت این موضوع به حدی است که بر اساس گزارش های بین المللی، بازار جهانی محصولات ترمیم بتن در سالهای اخیر رشد قابل توجهی داشته و این روند همچنان ادامه دارد؛ موضوعی که نشان می دهد ترمیم سازه های بتنی، به جای تخریب و بازسازی کامل، به یکی از رویکرد های اصلی صنعت ساخت و ساز تبدیل شده است.
در ادامه، با انواع آسیب های بتن، روش های ترمیم بتن، محصولات مورد استفاده در هر روش و مهمترین استانداردهای این حوزه آشنا می شوید تا بتوانید متناسب با شرایط پروژه، مناسب ترین راهکار ترمیم را انتخاب کنید.
ترمیم بتن چیست؟
ترمیم بتن (Concrete Repair) مجموعه ای از اقدامات فنی است که با هدف بازگرداندن عملکرد، دوام و یکپارچگی بخش های آسیب دیده سازه های بتنی انجام می شود. این فرآیند می تواند از رفع ترک های سطحی و بازسازی نواحی کرمو شده تا ترمیم سرطان بتن در اثر عوامل محیطی یا خطاهای اجرایی را شامل شود. انتخاب روش مناسب، به نوع آسیب، علت ایجاد آن و شرایط بهره برداری سازه بستگی دارد.
هدف از ترمیم بتن تنها بهبود ظاهر سازه نیست، بلکه جلوگیری از گسترش آسیب، حفظ عملکرد اجزای بتنی و افزایش عمر بهره برداری آن است. به همین دلیل، پیش از انتخاب هر محصول یا روش، باید منشأ خرابی به درستی شناسایی شود؛ زیرا یک روش که برای ترمیم یک ترک سطحی مناسب است، ممکن است برای بتنی که دچار خوردگی آرماتور یا آسیب های عمیق شده، کارایی لازم را نداشته باشد.
در بسیاری از پروژه ها، انجام ترمیم در زمان مناسب میتواند از پیشرفت خرابی جلوگیری کند. در مقابل، بی توجهی به آسیب ها ممکن است باعث شود عملیات ترمیم بهتنهایی کافی نباشد و سازه به اجرای روش مقاوم سازی نیاز پیدا کند.

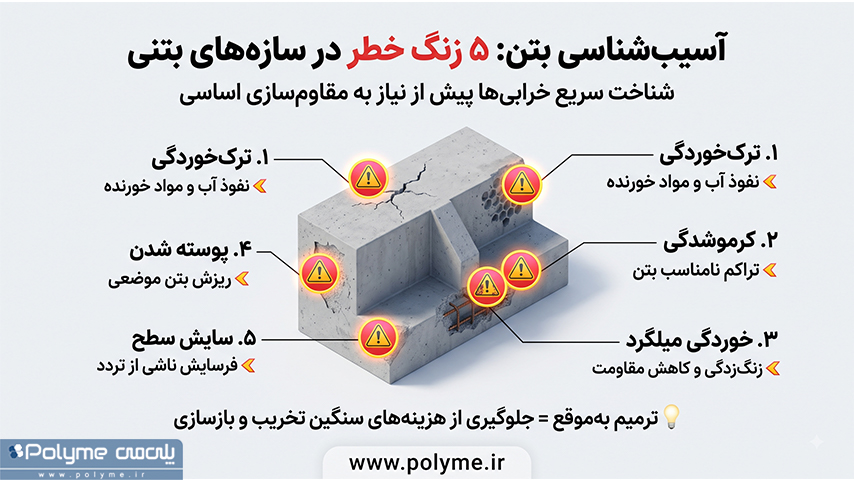

رایج ترین آسیب های بتن که به ترمیم نیاز دارند
سازههای بتنی در طول دوره بهره برداری ممکن است تحت تأثیر عوامل اجرایی، محیطی یا بارگذاری دچار آسیب شوند. برخی از این آسیب ها در مراحل اولیه تنها ظاهر بتن را تحت تأثیر قرار می دهند، اما در صورت بی توجهی می توانند به کاهش دوام، عملکرد و حتی ایمنی سازه منجر شوند. به همین دلیل، شناسایی صحیح نوع آسیب، اولین گام در انتخاب روش های ترمیم بتن محسوب می شود؛ زیرا هر نوع خرابی، علت ایجاد و راهکار ترمیم متفاوتی دارد.
رایجترین آسیبهای بتن و علل ایجاد آنها
| نوع آسیب | علت های رایج | پیامد احتمالی |
|---|---|---|
| ترک خوردن بتن | جمع شدگی، تغییرات دمایی، بارگذاری، نشست | نفوذ آب و مواد خورنده، گسترش ترک |

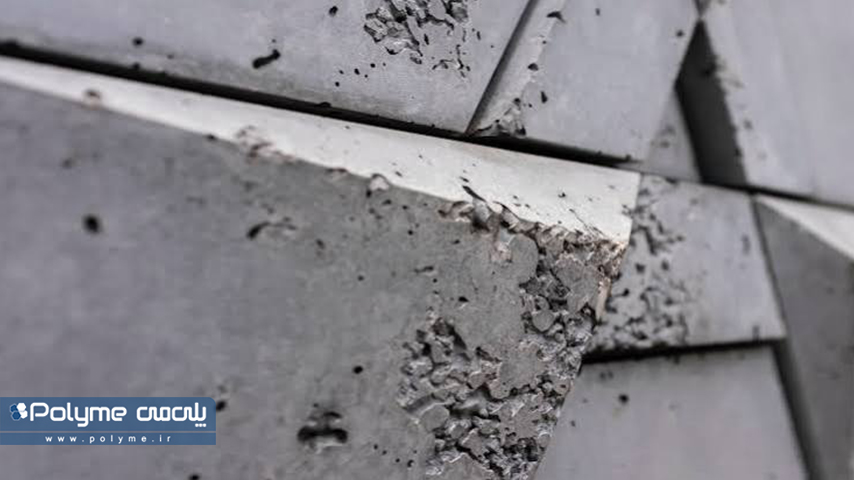

| کرموشدگی بتن | تراکم نامناسب بتن، ویبره ناکافی، جداشدگی سنگدانه ها | کاهش کیفیت بتن و کاهش دوام |
| خوردگی میلگرد | نفوذ رطوبت، یون کلرید، کربناته شدن بتن | ترک، تورق و کاهش ظرفیت عضو |
| پوسته شدن بتن | زنگ زدگی میلگرد، یخ زدگی، ضربه یا آتشسوزی | ریزش بتن و نمایان شدن میلگرد |
| حفره و جداشدگی بتن | خطاهای اجرایی، فرسایش یا ضربه | کاهش یکپارچگی و مقاومت موضعی |
| سایش سطح بتن | تردد، اصطکاک، عوامل محیطی | کاهش ضخامت و افت مقاومت سطحی |
هر یک از این آسیبها می تواند در بخش های مختلف یک سازه بتنی ظاهر شود و الزاماً به معنای وجود یک مشکل یکسان نیست. برای مثال، دو ترک با ظاهر مشابه ممکن است علل کاملاً متفاوتی داشته باشند و به همین دلیل، انتخاب روش ترمیم تنها بر اساس ظاهر آسیب، تصمیم درستی نخواهد بود. در عمل، شناسایی علت ایجاد آسیب، مهمترین عامل در انتخاب راهکار مناسب برای ترمیم بتن است.
اهمیت ترمیم بتن در انواع سازه ها
آسیب های بتن تنها به یک نوع پروژه یا کاربری محدود نمی شوند و تقریباً در تمام سازه های بتنی، از ساختمان های مسکونی گرفته تا زیرساخت های بزرگ عمرانی، احتمال بروز آنها وجود دارد. تفاوت اصلی، در نوع آسیب، شدت آن و شرایط بهره برداری هر سازه است. به همین دلیل، ترمیم بتن تنها یک عملیات تعمیر موضعی نیست، بلکه بخشی از برنامه نگهداری و افزایش دوام سازه محسوب می شود.
نیاز به ترمیم را میتوان در طیف گسترده ای از سازه ها مشاهده کرد؛ از ساختمان های مسکونی، اداری و تجاری گرفته تا پل ها، تونل ها، مخازن آب و فاضلاب، سدها، پارکینگ های طبقاتی، سازه های صنعتی و سازه های دریایی. در هر یک از این پروژه ها، عوامل محیطی و شرایط بهره برداری می توانند نوع آسیب و در نتیجه، روش مناسب ترمیم را تحت تأثیر قرار دهند.
صرف نظر از نوع سازه، هدف از ترمیم همواره یکسان است؛ افزایش دوام، حفظ عملکرد و جلوگیری از گسترش آسیب. هرچه عملیات ترمیم در مراحل اولیه انجام شود، امکان استفاده از روشهای ساده تر و کم هزینه تر نیز بیشتر خواهد بود.
نمونه کاربرد ترمیم بتن در سازههای مختلف
| نوع سازه | نمونه آسیب های رایج |
|---|---|
| ساختمان های مسکونی، اداری و تجاری | ترک، کرموشدگی و پوسته شدن بتن |
| پل ها و تقاطع های غیر همسطح | ترک، خوردگی میلگرد و فرسایش |
| تونل ها و سازه های زیرزمینی | نفوذ آب، ترک و جداشدگی بتن |
| مخازن آب و فاضلاب | ترک، نشت و حمله مواد شیمیایی |
| سدها و سازه های هیدرولیکی | فرسایش، ترک و آسیب های سطحی |
| پارکینگ های طبقاتی و کف های صنعتی | سایش، ضربه و پوسته شدن بتن |
| سازه های دریایی | خوردگی میلگرد و تخریب ناشی از یون کلرید |
هزینه های به تعویق انداختن ترمیم بتن
آسیب های بتن معمولاً بهصورت ناگهانی ایجاد نمیشوند، بلکه در بسیاری از موارد از یک ترک کوچک، کرمو شدگی بتن یا تخریب موضعی آغاز شده و در صورت بیتوجهی بهتدریج گسترش پیدا میکنند. هرچه عملیات ترمیم بتن دیرتر انجام شود، دامنه خرابی افزایش یافته و روشهای ساده ترمیم جای خود را به عملیات پیچیدهتر و پرهزینهتر میدهند.
به تعویق انداختن ترمیم، تنها هزینه تعمیر را افزایش نمیدهد؛ بلکه میتواند باعث توقف بهرهبرداری از سازه، کاهش عمر مفید، افزایش هزینههای نگهداری و حتی محدود شدن کاربری آن شود. در پروژههای زیرساختی مانند پلها، تونلها یا مخازن، این موضوع علاوه بر هزینههای مستقیم، پیامدهای اقتصادی و اجتماعی نیز به همراه دارد.
در برخی پروژهها، پیشرفت آسیب به اندازهای است که عملیات ترمیم بهتنهایی پاسخگو نیست و اجرای اقدامات تکمیلی یا حتی هزینه مقاوم سازی نیز به پروژه تحمیل میشود. به همین دلیل، در بسیاری از استانداردها و دستورالعملهای نگهداری سازه، بر شناسایی زودهنگام آسیب و انتخاب بهموقع روش های ترمیم بتن تأکید شده است.
در بسیاری از پروژهها، هزینه تشخیص صحیح علت خرابی و اجرای بهموقع عملیات ترمیم، بهمراتب کمتر از هزینههای ناشی از گسترش آسیب و تعمیرات اساسی در سالهای بعد خواهد بود.
استانداردهای ترمیم بتن؛ چرا EN 1504 اهمیت ویژهای دارد؟
انتخاب روش های ترمیم بتن تنها به تجربه اجرایی وابسته نیست، بلکه باید بر اساس استانداردها و دستورالعملهای معتبر انجام شود. این اسناد، علاوه بر تعیین الزامات فنی محصولات، نحوه ارزیابی آسیب، انتخاب روش ترمیم و کنترل کیفیت اجرا را نیز مشخص میکنند و به مهندسان کمک میکنند تا راهکاری متناسب با شرایط هر پروژه انتخاب کنند.
در سطح بینالمللی، استانداردها و دستورالعملهای متعددی برای ترمیم سازههای بتنی منتشر شدهاند که از مهمترین آنها میتوان به EN 1504، ACI 546، ACI 562، دستورالعملهای ICRI و برخی استانداردهای ASTM مرتبط با ارزیابی و آزمون مصالح ترمیمی اشاره کرد. هر یک از این مراجع، بخشی از فرآیند ترمیم را پوشش میدهند، اما در میان آنها، استاندارد EN 1504 به دلیل ارائه یک چارچوب جامع برای انتخاب سیستمهای ترمیم، مشخصات محصولات و الزامات اجرایی، جایگاه ویژهای در پروژههای عمرانی دارد.
استاندارد EN 1504 مجموعهای چندبخشی است که تمامی مراحل ترمیم، از ارزیابی اولیه سازه تا انتخاب محصول و اجرای عملیات ترمیم را پوشش میدهد. به همین دلیل، بسیاری از تولیدکنندگان معتبر محصولات ترمیم بتن نیز عملکرد محصولات خود را بر اساس الزامات این استاندارد ارزیابی و معرفی میکنند.
مهمترین مراجع بینالمللی در حوزه ترمیم بتن
| مرجع | حوزه کاربرد |
|---|---|
| EN 1504 | اصول، روشها، محصولات و الزامات ترمیم و حفاظت از سازههای بتنی |
| ACI 546 | راهنمای بررسی، ارزیابی و ترمیم بتن |
| ACI 562 | الزامات ارزیابی، تعمیر و نگهداری سازههای بتنی موجود |
| ICRI Guideline | آمادهسازی سطح، ارزیابی آسیب و اجرای عملیات ترمیم |
| ASTM Standards | روشهای آزمون و ارزیابی مصالح و سیستمهای ترمیم بتن |
آشنایی با اصول ترمیم در استاندارد EN 1504
استاندارد EN 1504 فرآیند ترمیم را تنها به انتخاب یک محصول محدود نمیکند، بلکه ابتدا اصول کلی حفاظت و ترمیم سازههای بتنی را تعریف میکند. پس از شناسایی نوع آسیب و علت خرابی، روش ترمیم و محصول مناسب بر اساس این اصول انتخاب میشوند. به همین دلیل، آشنایی با این چارچوب میتواند دید بهتری نسبت به انتخاب راهکار مناسب در پروژههای ترمیم بتن ایجاد کند.
| اصل | هدف |
|---|---|
| اصل 1 – حفاظت در برابر نفوذ | جلوگیری از ورود آب، یون کلرید و سایر عوامل مخرب |
| اصل 2 – کنترل رطوبت | مدیریت میزان رطوبت داخل بتن |
| اصل 3 – بازسازی بتن | جایگزینی یا ترمیم بتن آسیبدیده |
| اصل 4 – تقویت سازه | افزایش ظرفیت باربری در صورت نیاز |
| اصل 5 – افزایش مقاومت فیزیکی | بهبود مقاومت در برابر سایش و ضربه |
| اصل 6 – مقاومت در برابر مواد شیمیایی | محافظت در محیطهای خورنده |
| اصل 7 – حفظ یا بازیابی حالت پسیو میلگرد | کنترل و کاهش خوردگی میلگرد |
| اصل 8 – افزایش مقاومت الکتریکی بتن | کاهش احتمال خوردگی آرماتور |
| اصل 9 – کنترل نواحی آندی | کاهش خوردگی موضعی میلگرد |
| اصل 10 – حفاظت کاتدی | کنترل خوردگی با استفاده از سیستمهای الکتروشیمیایی |
| اصل 11 – کنترل نواحی کاتدی | تکمیل سیستمهای حفاظت در برابر خوردگی |
نکته مهم این است که همه این اصول در هر پروژه به کار گرفته نمیشوند. انتخاب اصل یا اصول مناسب به عواملی مانند نوع آسیب، علت خرابی، شرایط بهرهبرداری و نتایج ارزیابی سازه بستگی دارد. به همین دلیل، ممکن است برای یک پروژه تنها بازسازی بتن آسیبدیده کافی باشد، در حالی که در پروژهای دیگر، علاوه بر ترمیم، اجرای اقدامات حفاظتی نیز ضروری باشد.
روش های ترمیم بتن؛ معرفی 6 روش پرکاربرد
انتخاب روش مناسب برای ترمیم بتن به عواملی مانند نوع آسیب، علت ایجاد خرابی، عمق ناحیه آسیبدیده، شرایط بهرهبرداری و الزامات پروژه بستگی دارد. به همین دلیل، یک روش ممکن است برای ترمیم درز سرد بتن مناسب باشد، اما برای بازسازی بتن کرمو شده یا ترمیم نواحی آسیبدیده ناشی از خوردگی میلگرد و آرماتور کارایی لازم را نداشته باشد. در پروژههای حرفهای، روش ترمیم پس از ارزیابی دقیق وضعیت سازه انتخاب میشود و سپس محصول متناسب با آن روش مورد استفاده قرار میگیرد.
رایجترین روش های ترمیم بتن
| روش ترمیم | نام انگلیسی | کاربرد |
|---|---|---|
| ترمیم با ملات ترمیم بتن | Concrete Repair Mortar | بازسازی نواحی کرمو شده، پوسته شده و آسیبدیده |
| تزریق ترک | Epoxy Injection | ترمیم ترکهای غیرفعال و بازیابی یکپارچگی بتن |
| شیارزنی و آببندی ترک | Routing and Sealing | ترمیم و آببندی ترکهای سطحی |
| دوخت ترک | Crack Stitching | مهار و جلوگیری از گسترش برخی ترکها |
| سوراخکاری و پلاگگذاری | Drilling and Plugging | آببندی برخی ترکهای عبوری و نشتهای موضعی |
| بتنریزی مجدد ناحیه آسیبدیده | Concrete Replacement | ترمیم بخشهایی با تخریب گسترده |

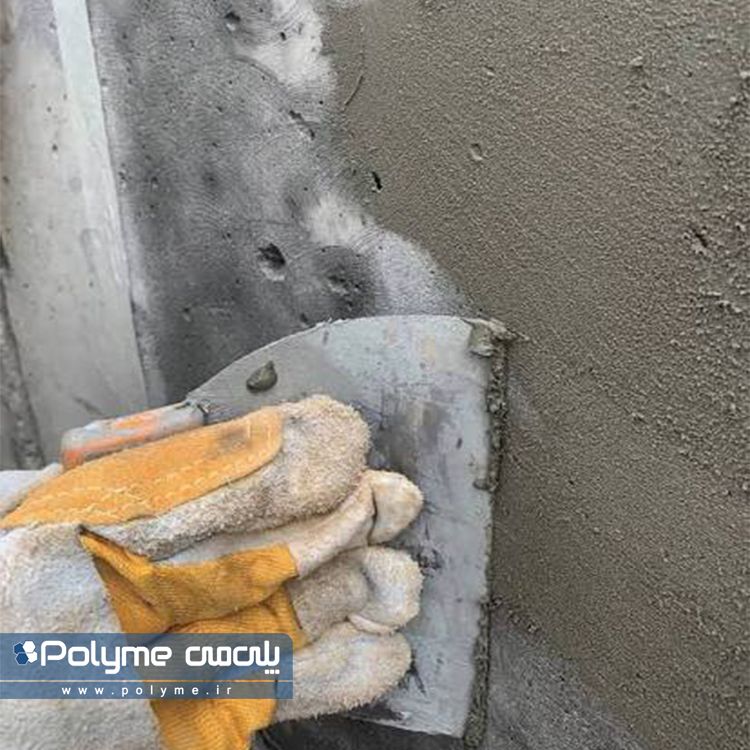

ترمیم با ملات ترمیم بتن (Concrete Repair Mortar)
این روش یکی از متداولترین روشهای ترمیم بتن است و برای بازسازی بخشهایی از بتن که بر اثر کرموشدگی، پوسته شدن یا جداشدگی آسیب دیدهاند، استفاده میشود. انتخاب نوع ملات به عواملی مانند ضخامت ترمیم، محل اجرا و شرایط بهرهبرداری بستگی دارد.
تزریق ترک (Epoxy Injection)
در صورتی که ترکها غیرفعال باشند، تزریق رزین اپوکسی میتواند پیوستگی بتن را تا حد زیادی بازیابی کند. این روش بیشتر برای ترکهایی به کار میرود که ناشی از جمعشدگی یا بارگذاری بوده و پس از ایجاد، تغییر عرض محسوسی ندارند.
شیارزنی و آببندی ترک (Routing and Sealing)
در این روش، مسیر ترک آمادهسازی شده و سپس با مصالح آببندی مناسب پر میشود. این روش بیشتر برای ترکهای سطحی و ترکهایی که نیاز به جلوگیری از نفوذ آب و رطوبت دارند، کاربرد دارد.
دوخت ترک (Crack Stitching)
در دوخت ترک، با استفاده از المانهای فلزی یا مصالح مناسب، دو طرف ترک به یکدیگر متصل میشوند تا از گسترش آن جلوگیری شود. این روش معمولاً در کنار سایر اقدامات ترمیمی مورد استفاده قرار میگیرد.
سوراخکاری و پلاگگذاری (Drilling and Plugging)
این روش بیشتر برای کنترل نشت آب در برخی ترکهای عبوری یا حفرههای موضعی کاربرد دارد و در پروژههای خاص مانند مخازن یا سازههای هیدرولیکی مورد استفاده قرار میگیرد.
بتنریزی مجدد ناحیه آسیبدیده (Concrete Replacement)
اگر میزان تخریب بتن گسترده باشد و ترمیم موضعی پاسخگو نباشد، بخش آسیبدیده برداشته شده و با بتن یا ملات مناسب جایگزین میشود. انتخاب این روش به وسعت خرابی و نتایج ارزیابی فنی سازه بستگی دارد.
محصولات ترمیم بتن؛ هر روش به چه محصولی نیاز دارد؟
موفقیت در ترمیم بتن تنها به انتخاب روش مناسب وابسته نیست، بلکه استفاده از محصول متناسب با نوع آسیب و شرایط بهرهبرداری نیز نقش تعیینکنندهای در دوام تعمیر دارد. برای مثال، محصولی که برای ترمیم ترکهای بتن انتخاب میشود، الزاماً برای ترمیم بتن کرمو شده یا بازسازی نواحی پوسته شده مناسب نیست. به همین دلیل، در پروژههای حرفهای، انتخاب محصول همواره پس از تعیین روش ترمیم انجام میشود.
محصولات پرکاربرد در ترمیم بتن
| خانواده محصولات | کاربرد |
|---|---|
| ملات ترمیم بتن | بازسازی بتنهای آسیبدیده، کرمو شده و پوسته شده |
| رزین تزریقی | تزریق و ترمیم ترکهای غیرفعال |
| گروت | پر کردن حفرهها، زیرسازی تجهیزات و برخی عملیات ترمیمی |
| چسب اپوکسی | اتصال بتن جدید به بتن قدیم و ترمیم موضعی |
| پوششهای محافظ بتن | کاهش نفوذ رطوبت، یون کلرید و عوامل مخرب |
انتخاب هر یک از این محصولات به عواملی مانند علت خرابی، محل اجرا، ضخامت ترمیم، شرایط محیطی و الزامات پروژه بستگی دارد. به همین دلیل، استفاده از یک محصول بدون بررسی فنی، لزوماً نتیجه مطلوبی به همراه نخواهد داشت.
چگونه محصول مناسب ترمیم بتن را انتخاب کنیم؟
انتخاب محصول مناسب، زمانی نتیجه مطلوب خواهد داشت که علت آسیب، شرایط بهرهبرداری و روش های ترمیم بتن بهدرستی مشخص شده باشند. در پروژههای کوچک ممکن است یک ملات ترمیم یا رزین تزریقی پاسخگوی نیاز باشد، اما در پروژههای پیچیده، انتخاب نادرست محصول میتواند دوام عملیات ترمیم را کاهش دهد.
بازرگانی پلی می به عنوان تأمینکننده محصولات ترمیم بتن، مجموعهای از محصوات تخصصی از برندهای مختلف از جمله CTech-LLC را ارائه میکند. اگر برای انتخاب محصول مناسب پروژه خود به راهنمایی نیاز دارید، کارشناسان بازرگانی پلی می میتوانند با بررسی نوع آسیب و شرایط اجرایی، مناسبترین راهکار ترمیم را به شما پیشنهاد دهند.
