مقاوم سازی تیر بتنی با FRP: راهنمای جامع طراحی و اجرا

با افزایش عمر مفید سازه‌ها، تغییر مقررات لرزه‌ای و بروز آسیب‌های ناشی از خطاهای طراحی یا اجرای اولیه، نیاز به روش‌های مطمئن و کارآمد برای بهبود عملکرد اعضای سازه‌ای بیش از پیش احساس می‌شود. در این میان، مقاوم سازی تیر بتنی با FRP به عنوان یکی از پیشرفته‌ترین و قابل‌اعتمادترین فناوری‌های نوین، جایگاه ویژه‌ای در صنعت ساخت‌ و ساز به‌دست آورده است. سیستم‌های کامپوزیتی FRP با بهره‌گیری از الیاف پلیمری با مقاومت بالا، امکان ارتقای ظرفیت خمشی، برشی و کنترل تغییرشکل تیرهای بتنی را بدون افزایش قابل‌ توجه وزن سازه فراهم می‌کنند.

گسترش دستورالعمل‌های معتبر بین‌المللی و تجربه‌های موفق اجرایی در دهه‌های اخیر، موجب شده که مقاوم سازی تیر بتنی با اف آرپی جایگزین مناسبی برای روش‌های سنتی همچون ژاکت بتنی و فولادی باشد. این فناوری نه‌تنها سرعت نصب بالایی دارد، بلکه به دلیل مقاومت عالی در برابر خوردگی و دوام مناسب، هزینه‌های نگه‌داری طولانی‌مدت را نیز کاهش می‌دهد.

با وجود مزایای چشمگیر، اجرای صحیح این روش مستلزم شناخت دقیق رفتار تیرهای بتنی، نحوه عملکرد کامپوزیت‌ها و محدودیت‌های فنی آنهاست. انتخاب نوع الیاف، تعیین آرایش تقویتی و کنترل چسبندگی، همگی عواملی هستند که مستقیم بر عملکرد نهایی تقویت تیر بتنی با FRP اثر می‌گذارند. از این رو، آشنایی با اصول طراحی و جزئیات اجرایی، شرط لازم برای دستیابی به عملکرد قابل‌ اطمینان در پروژه‌های مقاوم‌ سازی است.

هدف مقاوم‌ سازی تیر بتنی با اف آر پی: مطابق با آیین‌نامه و تجارب گذشته

بررسی آیین‌نامه‌ها و تجربه‌های اجرایی متعدد طی سالیان گذشته در پروژه‌های مقاوم‌ سازی تیر بتنی نشان می‌دهد که استفاده از سیستم‌های FRP راهکار موثر، به‌روز و قابل اعتمادی است. این روش با هدف رفع ضعف‌ سازه‌ای تیرهای بتنی موجود و بهبود عملکرد آن‌ها در برابر بارگذاری، خیز، ترک و شرایط محیطی ناگوار به‌کار گرفته می‌شود. اجرای مقاوم سازی تیر بتنی با اف آرپی ناظر بر سه هدف عمده است:

1. افزایش ظرفیت سازه‌ای تیر
2. ارتقای دوام و پایداری سازه
3. ساده‌سازی اجرا و نگهداری

انتخاب FRP به عنوان روش مدرن مقاوم‌ سازی، برگرفته از تجربه موفق پروژه‌های متعدد و ضوابط فنی استاندارد است. مهم‌ترین دلایل و انگیزه‌ استفاده از FRP در تیرهای بتنی عبارتند از:

• افزایش ظرفیت باربری تیر برای تحمل بارهای جدید یا تغییر کاربری
• بهبود مقاومت خمشی و برشی تیر تحت بارگذاری‌های استاتیکی یا دینامیکی
• کاهش خیز و تغییرشکل‌های ناخواسته تیر؛ افزایش سختی سازه
• کنترل ترک‌ها و افزایش دوام تیر بتنی در بلند مدت
• مقاومت در برابر خوردگی، رطوبت و شرایط محیطی؛ مناسب برای سازه‌های فرسوده یا در معرض عوامل مخرب
• سهولت و سرعت اجرا بدون نیاز به تخریب گسترده یا افزایش قابل توجه مقطع
• کاهش هزینه نگهداری و تعمیر در دوره بهره‌برداری

جدول اهداف و انگیزه‌های کلیدی مقاوم ‌سازی تیر بتنی با FRP

دلایل گرایش طراحان و کارفرمایان به تقویت تیر بتنی با FRP

طی سالیان اخیر، تجربه پروژه‌های مقاوم‌ سازی نشان داده است که تقویت تیر بتنی با FRP به دلیل مزایای متعدد آن در انواع پروژه‌ها، از ساختمان‌های مسکونی و تجاری تا سازه‌های صنعتی و پل‌ها، توجه طراحان و کارفرمایان را به خود جلب کرده است. یکی از دلایل اصلی این گرایش، امکان افزایش ظرفیت باربری و مقاومت خمشی و برشی تیرهای بتنی بدون افزایش قابل توجه وزن سازه است؛ ویژگی‌ که در مناطق لرزه‌ خیز اهمیت ویژه‌ای دارد و امکان ارتقای ایمنی سازه را در برابر بارهای زلزله فراهم می‌کند.

همچنین، استفاده از مقاوم سازی تیر بتنی با اف آر پی به مهندسان و مجریان این امکان را می‌دهد که تغییرشکل‌ و خیز تیرها را بهتر کنترل کنند و از گسترش ترک‌های سطحی جلوگیری نمایند. این مزیت به ویژه در سازه‌های موجود اهمیت پیدا می‌کند که احتمال آسیب‌دیدگی بر اثر بارهای اضافی یا تغییر کاربری وجود دارد. دوام بالای FRP در برابر خوردگی، رطوبت و شرایط محیطی ناخواسته نیز یکی دیگر از دلایل تمایل کارفرمایان است، زیرا باعث کاهش هزینه‌های نگهداری بلند مدت و افزایش عمر مفید سازه می‌شود.

در نتیجه، توجه طراحان و کارفرمایان به مقاوم سازی تیر بتنی با FRP ناشی از ترکیب عملکرد فنی بالا، سهولت و سرعت اجرا، دوام طولانی و کاهش هزینه‌های نگهداری است که این روش را در طی سال‌های اخیر به گزینه‌ای مطمئن و کارآمد برای پروژه‌های مختلف، به ویژه در مناطق لرزه‌ خیز، تبدیل کرده است.

مقاوم سازی خمشی تیر بتن آرمه با FRP

یکی از مهم‌ترین کاربردهای مقاوم سازی تیر بتنی با FRP مربوط به تقویت خمشی تیرهای بتن آرمه است؛ کاربردی که در نشریه 345 (راهنمای طراحی و بهسازی ساختمان‌های بتنی با FRP) به تفصیل مورد بحث قرار گرفته است. در این روش، لایه یا ورق FRP (معمولا از جنس الیاف کربن یا مشابه) روی وجه تحتانی تیر و در راستای محور طولی آن نصب می‌شود تا ظرفیت خمشی و انعطاف‌پذیری تیر افزایش یابد. این تقویت خمشی باعث می‌شود تیرهای موجود که ممکن است به دلیل طراحی اولیه ضعیف یا بارگذاری اضافی پاسخگو نباشند، بتوانند به الزامات باربری جدید یا تغییر کاربری پاسخ دهند؛ بنابراین مقاوم سازی تیر بتنی با اف آر پی به معنای احیا و ارتقای توان سازه‌ای تیرها است.

علاوه بر استفاده از الیاف به‌صورت ورق یا نوار، در بعضی پروژه‌ها توصیه می‌شود از لمینت کربن به جای ورق ساده استفاده کنند. لمینت کربن به دلیل خواص مکانیکی برتر مانند مقاومت بالا در کشش و سختی مناسب، می‌تواند گزینه‌ موثری برای تقویت تیر بتنی با FRP محسوب شود. با این حال، هنگام استفاده از لمینت، لازم است برای نصب آن از خمیر FRP مناسب استفاده شود، یعنی پرایمر/ژل اپوکسی ویژه‌ای که ویسکوزیته بالاتری دارد. این نکته از آن جهت اهمیت دارد که ژل اپوکسی نسبت به چسب FRP معمولی، جریان (شره) ندارد و لایه FRP به‌صورت یکنواخت و صحیح روی سطح تیر بچسبد و عملکرد طراحی‌شده‌اش حفظ شود.

طراح مقاوم ‌سازی با فرض آگاهی از شرایط پروژه، بارگذاری و وضعیت تیر، نهایی‌ترین تصمیم‌گیرنده برای انتخاب نوع مصالح (ورق FRP یا لمینت کربن) است. یعنی اگر شرایط پروژه ایجاب کند و طراح ترجیح دهد، می‌تواند استفاده از لمینت کربن را برای تقویت خمشی انتخاب کند. در عین حال لازم است دقت شود که نصب و اجرا مطابق دستورالعمل‌های نشریه 345 انجام شود تا پیوند بین بتن و FRP پایدار بماند و تقویت تیر ایمن باشد.

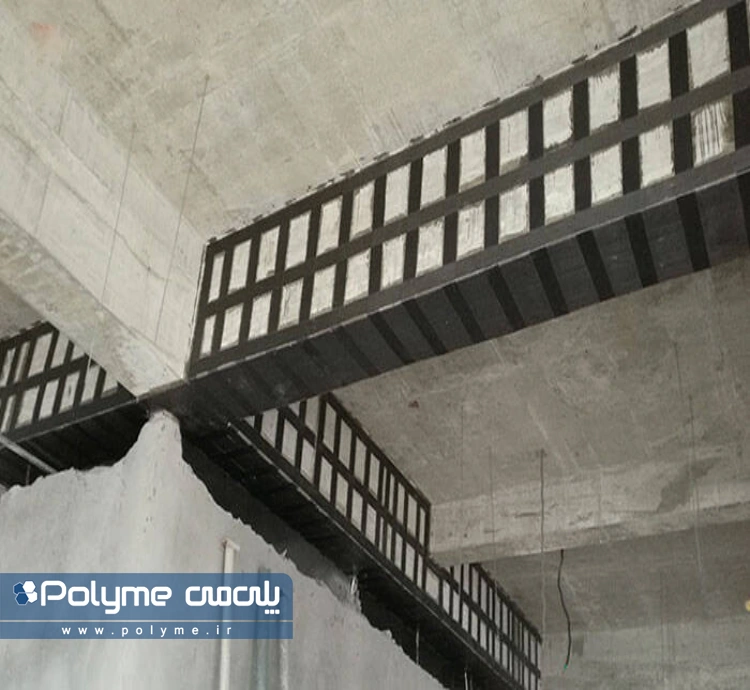

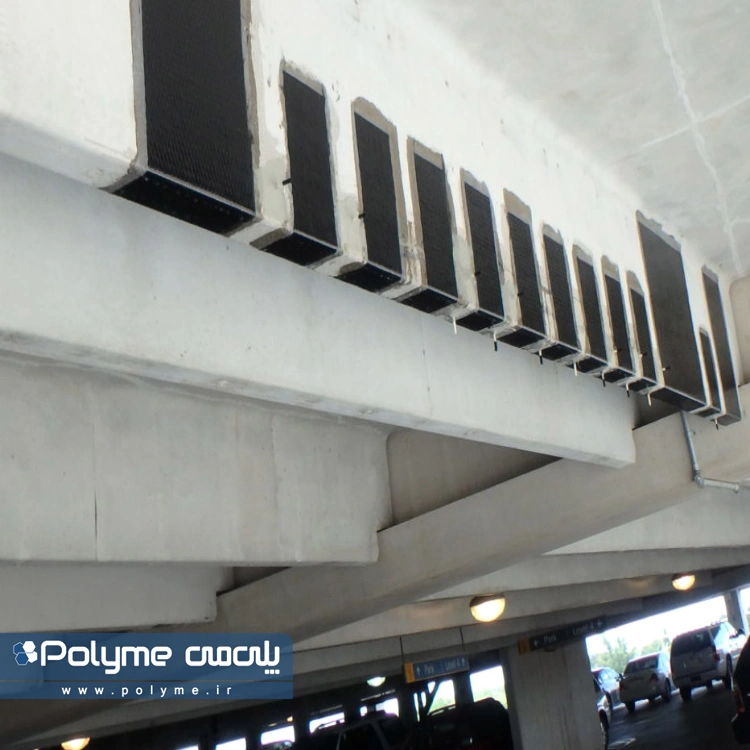

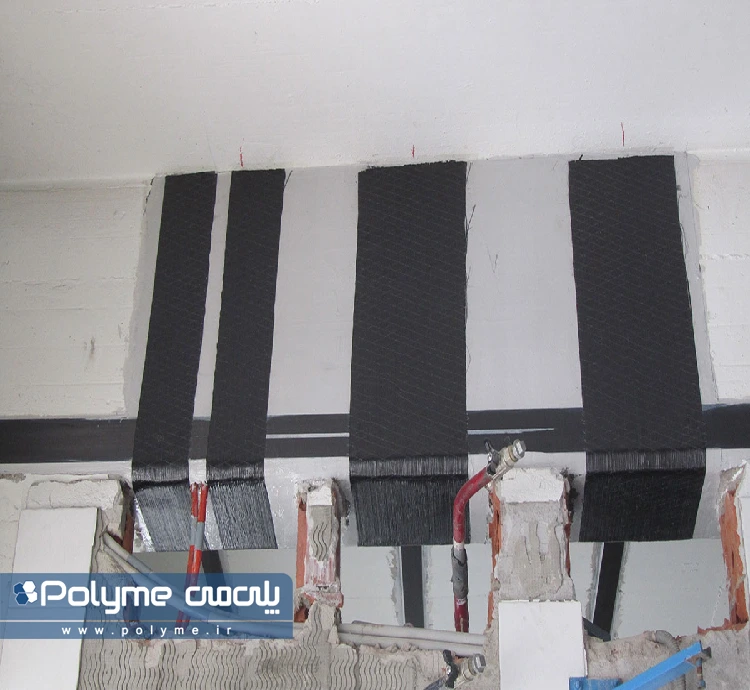

مقاوم سازی برشی تیر بتن آرمه با استفاده از الیاف کربن

یکی دیگر از کاربردهای مهم FRP، مقاوم سازی برشی تیر بتن آرمه است که در فصل نهم نشریه 345 به آن پرداخته شده است. در این نوع تقویت، هدف اصلی افزایش ظرفیت برشی تیر و جلوگیری از گسیختگی ناگهانی است که معمولا در تیرهای بتن آرمه بدون تقویت رخ می‌دهد. استفاده از الیاف کربن به دلیل مقاومت بالا و سختی مناسب، رایج‌ترین گزینه برای این نوع مقاوم‌ سازی محسوب می‌شود، اگرچه در برخی شرایط می‌توان از الیاف شیشه نیز استفاده کرد.

نکته مهم در مقاوم سازی برشی، نحوه آرایش الیاف روی سطح تیر است. مطابق دستورالعمل‌ نشریه 345، سه نوع آرایش برای الیاف وجود دارد:

• حالت completely wrapped
• حالت U-shaped
• حالت 2-sides

بیشترین تاثیر مقاوم ‌سازی زمانی حاصل می‌شود که الیاف به صورت کامل دور تیر پیچیده شوند (Completely wrapped). این آرایش باعث افزایش ظرفیت برشی و کنترل ترک‌های ناشی از نیروهای برشی می‌شود. در حالی که آرایش 2-sides، هرچند هنوز موثر است، کمترین تاثیر را در مقاوم‌ سازی برشی تیر بتنی دارد. در نتیجه، انتخاب نحوه آرایش و جنس الیاف برای تقویت تیر بتنی با FRP نقش مهمی در کارایی و ایمنی تیر ایفا می‌کند و طراح مقاوم ‌سازی باید با توجه به شرایط سازه‌ای و الزامات آیین‌نامه‌ای، بهترین گزینه را انتخاب کند. این روش امکان افزایش ظرفیت برشی، بهبود رفتار خمشی و برشی و افزایش دوام تیرها را فراهم می‌کند، بدون آن که به ابعاد مقطع یا وزن سازه اضافه شود.

طراحی مقاوم ‌سازی تیر بتن آرمه با FRP در قالب مثال

برای درک عملی روش‌های مقاوم سازی تیر بتنی با FRP و نحوه اعمال آن در پروژه‌های واقعی، ارائه مثال‌های طراحی اهمیت زیادی دارد. در این بخش، دو مثال طراحی آورده‌ایم: اولین مثال مربوط به مقاوم سازی خمشی تیر بتنی و مثال دوم به مقاوم سازی برشی تیر بتنی اختصاص دارد. هدف این مثال‌ها، نشان دادن چگونگی تعیین ظرفیت تقویتی، انتخاب نوع و آرایش الیاف و بررسی تاثیر FRP بر رفتار تیرهاست. مثال‌ها بر اساس الزامات و روش‌های ارائه شده در آیین‌نامه بین‌المللی ACI 440.2R-17 (Guide for the Design and Construction of Structural Concrete Reinforced with FRP) تهیه شده‌اند. این آیین‌نامه به عنوان مرجع معتبر طراحی مقاوم‌ سازی تیرهای بتن آرمه با FRP شناخته می‌شود و تمامی مراحل طراحی، از انتخاب مصالح تا ارزیابی ظرفیت نهایی و کنترل ایمنی، در آن تشریح شده است. ارائه این مثال‌ها به مهندسان، طراحان و مجریان امکان می‌دهد تا روند طراحی مقاوم سازی تیر بتنی با اف آر پی را به صورت کاربردی و ملموس مشاهده کنند و تصمیمات مناسبی برای پروژه‌های واقعی اتخاذ نمایند. این مثال‌ها همچنین نشان می‌دهند که چگونه با استفاده از تقویت تیر بتنی با FRP می‌توان ظرفیت خمشی و برشی تیرها را افزایش داد، دوام سازه را بهبود بخشید و عملکرد آن را در برابر بارهای طراحی بهینه کرد.

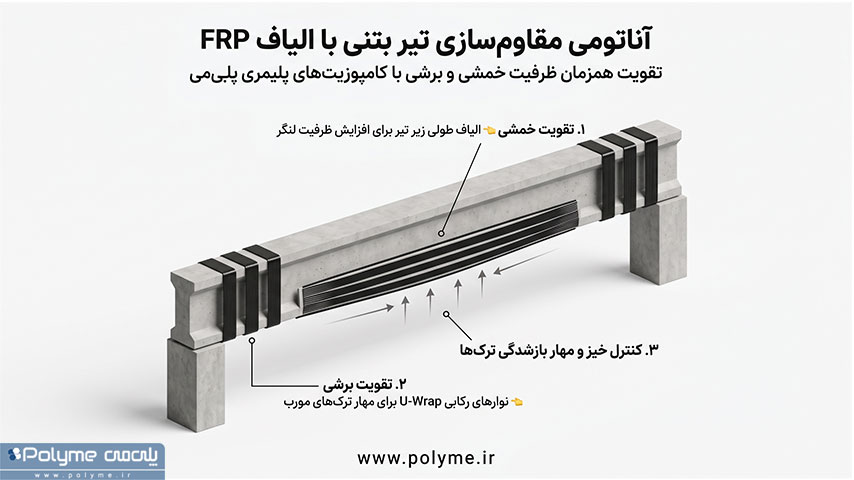

نمونه دیتیل‌های اجرایی تقویت خمشی و برشی تیر بتنی با FRP

ارائه نمونه دیتیل‌های اجرایی، تصویر واضحی از نحوه اجرای این روش‌ها در عمل به دست می‌دهد. در این بخش، نمونه شماتیک تقویت خمشی و برشی تیر بتنی را آورده‌ایم تا روند نصب الیاف و آرایش آن‌ها روی تیر روشن شود. توجه داشته باشید که این نمونه دیتیل‌ها الزاما مربوط به مثال‌های طراحی ارائه شده قبلی نیستند، بلکه به صورت شماتیک و آموزشی طراحی شده‌اند تا اصول کلی اجرای تقویت تیر بتنی با FRP را نشان دهند.

دیتیل‌ها در تقویت خمشی نشان می‌دهند که چگونه الیاف یا لمینت FRP روی وجه تحتانی تیر و در راستای محور طولی نصب می‌شوند تا ظرفیت خمشی و سختی تیر افزایش یابد. همچنین نکاتی مانند استفاده از خمیر یا ژل اپوکسی مناسب برای اتصال FRP به سطح بتن و رعایت طول چسبندگی کافی برای تضمین عملکرد صحیح تیر در دیتیل‌ها قابل مشاهده هستند. نمونه دیتیل‌ها برای تقویت برشی، نحوه آرایش الیاف روی جان و گوشه‌های تیر را نمایش می‌دهند که شامل حالات مختلف پیچیدن الیاف مانند completely wrapped یا U-shaped شده و مستقیم بر افزایش مقاومت برشی تیر تاثیر می‌گذارد. این نمونه‌ها امکان مشاهده تفاوت عملکرد و تاثیر آرایش‌های مختلف را به صورت شماتیک فراهم می‌کنند و این امکان را فراهم کرده تا طراحی و اجرای عملی مقاوم سازی تیر بتنی با اف آر پی بهتر درک شود.

مقاوم سازی تیر بتنی به روش FRP: نکات کلیدی اجرایی و ضوابط آیین‌ نامه‌ای

اجرای صحیح روش‌های مقاوم سازی تیر بتنی با FRP ضامن دستیابی به عملکرد طراحی‌ شده و ایمنی سازه است. مطابق ضوابط و دستورالعمل‌های نشریه 345، رعایت مراحل اجرایی استاندارد و کنترل کیفیت از ملزومات اجرای موفق به‌شمار می‌آید. اولین مرحله، آماد ه‌سازی بستر بتن است. سطح تیر باید تمیز، خشک و عاری از گرد و غبار، روغن یا قطعات شل شده باشد. در صورت وجود ترک یا ناپیوستگی سطحی، از ملات ترمیم بتن استفاده می‌شود تا سطح آماده برای نصب FRP یکنواخت و پایدار باشد.

مرحله بعدی، آماده ‌سازی و اختلاط رزین است. بسته به نوع محصول مورد استفاده، رزین اپوکسی باید به نسبت مناسب مخلوط شود تا ویسکوزیته کافی برای چسباندن ورق، لمینت یا اسپایک FRP فراهم گردد. در صورتی که طراح از لمینت کربن یا ورق‌های FRP استفاده کند، ژل یا خمیر FRP با ویسکوزیته بالا توصیه می‌شود تا از شره کردن و جدایش الیاف جلوگیری شود. انواع محصولات قابل استفاده در مقاوم سازی تیر بتنی با اف آر پی شامل چسب FRP (رزین اپوکسی)، الیاف کربن، الیاف شیشه، لمینت کربن و اسپایک FRP می‌شوند. انتخاب نوع محصول و نحوه آرایش آن به تصمیم طراح مقاوم‌ سازی بستگی دارد و باید مطابق با الزامات نشریه 345 انجام شود. کنترل کیفیت نیز بخش حیاتی فرآیند اجرا به‌شمار می‌آید. یکی از روش‌های متداول، انجام تست Pull-off برای اطمینان از چسبندگی FRP به سطح بتن است. این آزمون تضمین می‌کند که اتصال بین بتن و اف آر پی پایدار است و عملکرد طراحی ‌شده به درستی حاصل خواهد شد. رعایت دقیق نکات اجرایی، از آماده ‌سازی سطح و ترمیم بتن تا اختلاط رزین و نصب صحیح FRP، همراه با کنترل کیفیت، باعث می‌شود که تقویت تیر بتنی با FRP علاوه بر افزایش ظرفیت خمشی و برشی، دوام و ایمنی بلند مدت تیرها نیز تامین شود و سرمایه‌گذاری در مقاوم‌ سازی بهینه گردد. در نهایت، این دیتیل‌های اجرایی به عنوان مرجع تصویری برای مهندسان و مجریان ارائه می‌شوند تا با توجه به طراحی انجام شده، مراحل نصب، آرایش الیاف و استفاده صحیح از مصالح FRP در پروژه‌های واقعی به درستی پیاده‌ سازی شود و کیفیت و ایمنی مقاوم سازی تیر بتنی با FRP تضمین گردد.

۵ اشتباه رایج در مقاوم سازی تیر بتن آرمه با FRP

روش مقاوم سازی تیر بتنی یکی از کاربردی‌ترین راهکارهای ارتقای ظرفیت تیرهای بتن آرمه در برابر بارهای خمشی و برشی و همچنین افزایش دوام سازه محسوب می‌شود. با این حال، تجربه اجرایی نشان می‌دهد که عدم رعایت نکات کلیدی در طراحی، اجرا و کنترل کیفیت می‌تواند باعث کاهش کارایی سیستم و حتی ایجاد خطرات احتمالی برای سازه شود. بسیاری از مشکلات ناشی از اشتباهات رایج، قابل پیشگیری هستند و اطلاع از آن‌ها نقش مهمی در موفقیت پروژه ایفا می‌کند. از جمله عواملی که معمولا مورد غفلت قرار می‌گیرند می‌توان به عدم رعایت ضوابط آیین‌نامه‌ای، آماده‌ سازی ناقص سطح تیر، اختلاط نادرست چسب و رزین FRP، توجه نکردن به شرایط محیطی و اجرای نادرست تعداد لایه‌های FRP اشاره کرد. همچنین عدم انجام تست‌های کنترل کیفیت مانند Pull-Off پس از اجرای مقاوم‌ سازی، باعث می‌شود که نقاط ضعف در اتصال FRP به بتن شناسایی نشده و عملکرد مورد انتظار حاصل نشود. اشتباهات رایج در مقاوم سازی تیر بتن آرمه با اف آر پی عبارتند از:

• رعایت نکردن ضوابط آیین‌نامه‌ای در طراحی
• آماده‌سازی ناقص سطح بستر تیر بتنی قبل اجرای طرح مقاوم سازی
• اختلاط نادرست چسب و رزین FRP
• توجه نکردن به شرایط محیطی مانند رطوبت و دما در زمان اجرا
• اجرای تعداد لایه‌های الیاف FRP کمتر از طرح مقاوم سازی
• عدم انجام تست کنترل کیفیت Pull-Off پس از اجرا

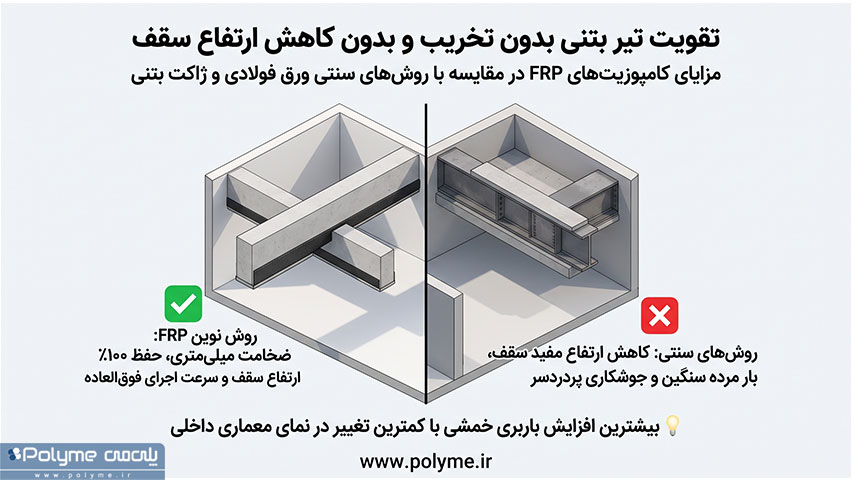

مقایسه سه روش اصلی مقاوم سازی تیر بتنی، FRP، ژاکت بتنی و فلزی

سه روش اصلی مقاوم سازی تیر بتنی عبارتند از: مقاوم سازی تیر بتنی با FRP، ژاکت بتنی و ژاکت فلزی که هرکدام مزایا و محدودیت‌های خود را داشته و انتخاب مناسب به شرایط پروژه، الزامات سازه‌ای و اقتصادی و وضعیت موجود تیر بستگی دارد. روش FRP به دلیل وزن کم، سرعت اجرا و دوام بالا، در بسیاری از پروژه‌ها به‌ویژه در سازه‌های موجود و مناطق با محدودیت دسترسی ترجیح داده می‌شود. ژاکت بتنی با افزودن بتن مسلح به تیر، ظرفیت و سختی آن را افزایش می‌دهد اما نیاز به حجم بالای مصالح دارد. ژاکت فلزی نیز ظرفیت خمشی و برشی را بالا می‌برد، اما وزن زیاد و خطر خوردگی از محدودیت‌های آن هستند.

جدول مقایسه‌ سه روش مقاوم سازی تیر بتنی

برآورد قیمت مقاوم سازی تیر بتن آرمه به روش FRP

تعیین قیمت دقیق مقاوم سازی تیر بتن آرمه با اف آر پی به دلیل وابستگی به شرایط هر پروژه امکان‌پذیر نیست و هزینه‌ها به طور قابل توجهی متفاوت هستند. عوامل متعددی در برآورد قیمت این روش موثر هستند که طراح و کارفرما باید آن‌ها را در نظر بگیرند، ازجمله هزینه‌های مربوط به تست‌های تخصصی برای ارزیابی وضعیت تیرهای موجود. این تست‌ها شامل آزمون‌های التراسونیک، تست مقاومت فشاری و سایر آزمایش‌های تشخیص وضعیت بتن می‌شوند که پیش از طراحی مقاوم سازی ضروری هستند تا اطلاعات دقیق از ظرفیت و شرایط تیر در اختیار مهندس قرار گیرد.

دسته دوم هزینه‌ها مربوط به محاسبات طراحی و تهیه نقشه‌های مقاوم سازی با FRP می‌شود از طراحی نحوه آرایش لایه‌ها، تعیین تعداد لایه‌های مورد نیاز، انتخاب نوع و جنس الیاف و رزین گرفته تا تهیه نقشه‌های اجرایی. هزینه خرید مصالح FRP ازجمله انواع الیاف (کربن یا شیشه)، چسب اف آر پی (رزین اپوکسی)، لمینت کربن، اسپایک FRP و حتی ملات ترمیمی بتن در صورت نیاز به اصلاح سطح تیر قبل از نصب FRP هم باید برای برآورد قیمت مقاوم سازی تیر بتن آرمه با اف آر پی لحاظ شوند. نوع و برند مصالح تاثیر قابل توجهی بر قیمت نهایی می‌گذارد.

هزینه نیروی انسانی، تجهیزات و زمان اجرای پروژه نیز باید در برآورد قیمت مقاوم سازی درنظر گرفته شوند. در نهایت، در برخی پروژه‌ها، انجام تست Pull-Off برای کنترل کیفیت چسبندگی و تضمین عملکرد صحیح FRP ضروری است که می‌تواند به عنوان هزینه تکمیلی در نظر گرفته شود. به طور کلی، برآورد هزینه مقاوم سازی تیر بتنی با FRP ترکیبی از هزینه‌های تشخیص وضعیت تیر، طراحی، خرید مصالح، اجرای عملیات و کنترل کیفیت است و هر پروژه بر اساس شرایط خاص خود ممکن است تفاوت‌های قابل توجهی داشته باشد.

مشاوره تخصصی و تامین مصالح مقاوم سازی تیر بتنی با FRP

انتخاب مصالح با کیفیت و مطمئن، نقش حیاتی در اجرای موفق مقاوم سازی تیر بتنی با FRP دارد. شرکت پلی می به عنوان تامین‌کننده معتبر، انواع مصالح مورد نیاز برای مقاوم‌ سازی تیرهای بتن آرمه را ارائه می‌دهد. این محصولات شامل الیاف کربن، الیاف شیشه، چسب FRP پایه اپوکسی، اسپایک FRP و ملات ترمیم بتن هستند که از برندهای معتبر بین‌المللی مانند CTECH-LLC، TORAY و QUANTUM تامین می‌شوند و به طور ویژه برای مقاوم سازی تیر بتنی با FRP طراحی شده‌اند.

علاوه بر تامین مصالح، تیم تخصصی پلی می، خدمات مشاوره مهندسی و پشتیبانی فنی ارائه می‌دهد تا طراحان و مجریان پروژه‌ها بتوانند بهترین تصمیم را برای انتخاب نوع محصول، آرایش الیاف و روش اجرای مقاوم سازی اتخاذ کنند. بهره‌گیری از مشاوره تخصصی و مصالح استاندارد، تضمینی برای اجرای ایمن مقاوم‌ سازی تیر بتنی با اف آر پی است. برای دریافت اطلاعات بیشتر، استعلام قیمت یا مشاوره فنی، با شرکت پلی می تماس بگیرید و از خدمات جامع ما بهره‌مند شوید.
