ستون ها بعنوان عناصر اصلی باربر در سازه های بتن آرمه، نقش حیاتی در پایداری و انتقال بارهای ثقلی و جانبی ایفا می‌کنند. بروز مشکلاتی مانند کاهش مقاومت بتن به مرور زمان، خوردگی آرماتور، نقشه برداری های نادرست در زمان ساخت، تغییر کاربری ساختمان یا نیاز به ارتقای عملکرد لرزه‌ای، لزوم تقویت و بهسازی ستون ها را اجتناب ناپذیر می‌سازد.

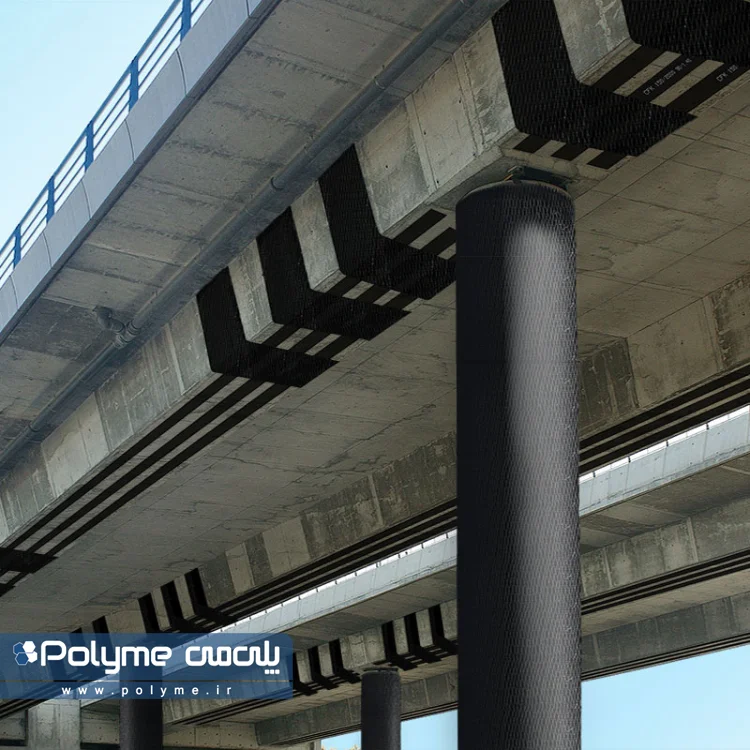

یکی از نقاط قوت مهم در مقاوم سازی ستون بتنی با FRP، قابلیت اجرای آن در مقاطع مختلف هندسی است. چه ستون دارای مقطع گرد باشد یا مربع و مستطیل، به واسطه امکان تنظیم تعداد لایه‌ها، جهت گیری الیاف و نوع ماده تقویتی، می‌توان راهکار متناسب با نیاز سازه‌ای و حالات باربری ستون را طراحی و اجرا کرد. این انعطاف پذیری سبب شده است تا از FRP هم برای افزایش ظرفیت بار محوری و هم برای افزایش شکل پذیری در برابر بارهای جانبی استفاده شود.
چندین سال است که استفاده از کامپوزیت های پلیمری تقویت شده با الیاف بعنوان یک فناوری نوین در مقاوم سازی ستون های بتنی، جایگاه ویژه ای یافته است. این مصالح با ویژگی هایی نظیر وزن بسیار کم، مقاومت کششی بالا، عدم خوردگی، سهولت نصب و عدم نیاز به افزایش قابل توجه ابعاد ستون، در بسیاری از پروژه های بهسازی لرزه‌ای و ترمیمی، جایگزین مناسبی برای روش های سنتی مانند مقاوم سازی با روش ژاکت بتنی و فولادی محسوب می‌شوند.
انتخاب روش تقویت مناسب و اجرای صحیح آن نیازمند توجه دقیق به محدودیت های رفتاری مصالح کامپوزیت، اصول چسبندگی و کنترل کیفیت مراحل اجرا است تا از بروز آسیب هایی مانند جدایش لایه ها یا شکست های ترد جلوگیری شود. در این راهنمای جامع، مقاوم سازی ستون بتنی با اف آر پی از ارزیابی و طراحی تا آماده سازی سطح، اجرای لایه های تقویتی و کنترل عملکرد نهایی بصورت دقیق و کاربردی تشریح خواهد شد تا تصمیم گیری در پروژه های بهسازی، با دیدی روشن و مهندسی انجام گیرد.

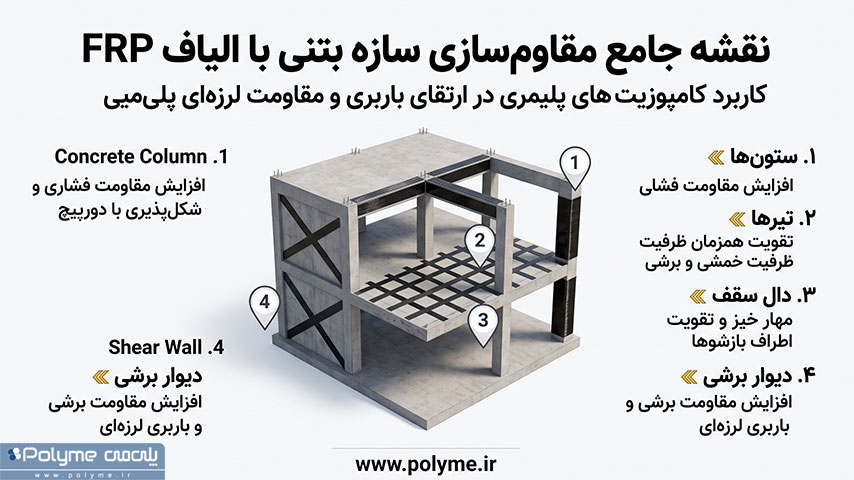

رشد چشمگیر استفاده از FRP در تقویت ستون بتنی و دلایل آن
تقاضا برای ارتقای ایمنی سازه ها و افزایش دوام آنها در برابر عوامل محیطی و بار های لرزه‌ای، موجب شده است که روش های سنتی مقاوم سازی مورد بازنگری قرار گیرند. سیستم های تقویتی مبتنی بر کامپوزیت های پلیمری تقویت شده با الیاف با سرعت زیادی جایگاه خود را در صنعت ساخت و ساز تثبیت کرده‌اند و در بسیاری از پروژه های تقویت ستون های بتن آرمه بعنوان گزینه ای کارآمد و اقتصادی مورد استفاده قرار می‌گیرند.

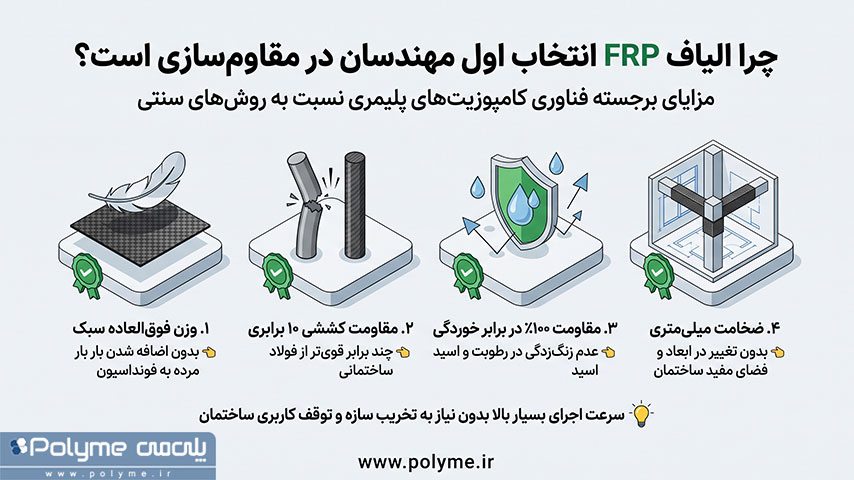

مزایای مصالح FRP در مقاوم سازی ستون بتنی
ویژگی های ذاتی این کامپوزیت سبب می‌شود این مصالح در مقایسه با گزینه هایی مانند فولاد و لایه گذاری بتنی، عملکردی برتر ارائه دهند. مهم ترین مزایا آن عبارتند از:
- وزن بسیار سبک و در نتیجه سهولت حمل و نصب بدون نیاز به تجهیزات سنگین
- مقاومت کششی بسیار بالا و کارآمد در تحمل تنش های کششی
- مقاومت کامل در برابر خوردگی و مواد شیمیایی مخرب محیطی
- امکان جهت دهی الیاف برای کنترل و تقویت رفتار سازه در راستا های مشخص
- اجرای سریع و بدون ایجاد اخلال گسترده در بهره برداری از ساختمان
- قابلیت اجرا در شرایط محدودیت فضا به دلیل ضخامت بسیار کم لایه های کامپوزیت
- سازگاری با بتن بدون ایجاد افزایش قابل توجه در وزن مرده سازه
- دوام مناسب در برابر خستگی و سیکل های بارگذاری
مزایای مقاوم سازی ستون بتنی با اف آر پی
در ستون های بتن آرمه، مقاوم سازی با FRP علاوه بر مزایای ذکر شده، اثرات تقویتی ویژه ای نیز ایجاد می‌کند که برای ایمنی سازه بسیار اهمیت دارد:
- افزایش ظرفیت بار محوری ستون از طریق ایجاد محصور شدگی جانبی
- بهبود شکل پذیری و کاهش آسیب پذیری عضو تحت اثر بار های جانبی زلزله
- افزایش مقاومت برشی و خمشی ستون در صورت استفاده از جهت گیری مناسب الیاف
- کاهش احتمال شکست ترد و جلوگیری از خردشدگی پوشش بتنی
- امکان ترمیم ستون های آسیب دیده و بازیابی مقاومت از دست رفته
- مناسب برای مقاطع مختلف هندسی اعم از گرد، مربعی یا مستطیلی
- حفظ ابعاد و شکل معماری اولیه ستون بدون نیاز به افزایش ضخامت قابل توجه
- کاهش هزینه های بلند مدت نگهداری با توجه به دوام بالای مصالح
مهم ترین دلایل نیاز به مقاوم سازی ستون بتنی با FRP
بررسی تجربه های اجرایی در پروژه های بهسازی لرزه‌ای و نیز تحلیل ضوابط آیین نامه ای نشان می‌دهد که برخی شرایط و آسیب ها، نیاز به مقاوم سازی ستون های بتن آرمه را بصورت جدی مطرح می‌کند. ستون به عنوان اصلی ترین عنصر تحمل کننده بار های ثقلی و جانبی، در صورت ضعف عملکرد، می‌تواند پایداری کل سازه را به خطر اندازد. به همین دلیل، استفاده از اف آر پی بعنوان یک روش نوین و موثر در این حوزه، بطور چشمگیری گسترش یافته است. مهم‌ترین دلایل نیاز به مقاوم سازی ستون بتنی با اف آر پی عبارتند از:
به روزرسانی ضوابط طراحی و نیاز به ارتقای ایمنی سازه
بسیاری از سازه‌ها براساس آیین نامه های قدیمی طراحی شده‌اند و اکنون با افزایش معیار های ظرفیت لرزه‌ای، نیازمند ارتقای عملکرد ستون‌ها هستند.
افزایش بار های وارده یا تغییر کاربری ساختمان
تغییر کاربری (مانند تبدیل فضای مسکونی به اداری یا انبار سبک به انبار سنگین) می‌تواند ظرفیت موجود ستون را ناکافی کند.
خوردگی آرماتور و کاهش کیفیت بتن
نفوذ رطوبت و یون های کلر سبب خوردگی میلگردها می‌شود و آسیب دیدگی بتن اطراف آنها ظرفیت باربری ستون را کاهش می‌دهد.
نیاز به بهبود رفتار لرزه‌ای و افزایش شکل پذیری
در سازه های آسیب پذیر در برابر زلزله، افزایش توان جذب انرژی و جلوگیری از شکست ترد ستون ضروری است.
وجود ضعف برشی یا خمشی در ستون
طراحی اولیه ممکن است آرماتور عرضی کافی یا ظرفیـت خمشی مناسب برای نیاز های کنونی را تامین نکند.
آسیب های ناشی از عوامل محیطی یا ضربه
ستون ها در پارکینگ ها یا سازه های صنعتی ممکن است در معرض ضربه، سایش یا مواد شیمیایی قرار بگیرند.
محدودیت فضا و نیاز به عدم افزایش ابعاد ستون
در بسیاری از پروژه ها امکان افزودن روکش بتنی یا فولادی وجود ندارد؛ اف آر پی بدون افزایش محسوس ابعاد، ظرفیت ستون را تقویت می‌کند.
سرعت اجرای بالا و کاهش اختلال در بهره برداری
اجرای الیاف پلیمری تقوبت شده معمولا با توقف کوتاه مدت بهره برداری از فضا همراه است و نیازی به قالب بندی حجیم ندارد.
افزایش دوام و کاهش هزینه های نگهداری بلند مدت
ستون تقویت شده با اف آر پی در برابر خوردگی و چرخه های بارگذاری مقاومت بیشتری دارد و هزینه های آتی تعمیر کاهش می‌یابد.
| دلیل نیاز به مقاوم سازی | شرح اثرگذار |
| به روزرسانی ضوابط طراحی | افزایش نیاز لرزه‌ای و الزامات ایمنی نسبت به زمان ساخت |
| افزایش بار یا تغییر کاربری | ظرفیت فعلی ستون پاسخگوی نیاز های جدید نیست |
| خوردگی یا ضعف بتن | کاهش مقاومت عضو به دلیل آسیب های محیطی |
| نیاز به افزایش شکل پذیری | لزوم بهبود رفتار لرزه‌ای و جلوگیری از شکست ترد |
| ضعف برشی یا خمشی | ناکافی بودن آرماتور گذاری یا طراحی قبلی |
| آسیب های ناشی از ضربه یا مواد مضر | افت عملکرد و نیاز به بازیابی ظرفیت اولیه |
| محدودیت فضا | امکان تقویت بدون افزایش محسوس ابعاد ستون |
| سرعت اجرا | کاهش توقف بهره برداری و هزینه های اجرایی |
| دوام بالا | کاهش هزینه تعمیرات و افزایش عمر مفید ستون |
چرا مقاوم سازی ستون بتنی با الیاف اف آر پی در زمان زلزله اهمیت خود را نشان می دهد؟
ستون ها به عنوان اصلی ترین المان های باربر سازه، نقش حیاتی در انتقال بار های ثقلی و جانبی دارند. هنگام زلزله، ستون ها تحت ترکیبی از نیرو های خمشی، برشی و پیچشی شدید قرار می‌گیرند. اگر مقاومت ستون کافی نباشد، احتمال وقوع خرابی ناگهانی و انتشار آسیب به سایر اجزای سازه افزایش می‌یابد. مقاوم سازی ستون بتنی با FRP می‌تواند این نقطه ضعف را به شکل موثری کاهش دهد. الیاف کامپوزیتی با چسبیدن به سطح ستون، مقاومت خمشی و برشی را افزایش داده و از گسترش ترک ها و شکست ناگهانی جلوگیری می‌کنند. اهمیت این روش در زمان زلزله به چند دلیل اصلی مشخص می‌شود:
افزایش ظرفیت باربری جانبی ستون
استفاده از این الیاف باعث تقویت مقاومت خمشی و برشی ستون می‌شود و امکان تحمل نیرو های جانبی زلزله را افزایش می‌دهد. این موضوع باعث می‌شود ستون ها بتوانند تغییر شکل های زیاد را بدون شکست کامل تحمل کنند و از فروپاشی ناگهانی جلوگیری شود.
بهبود شکل پذیری (Ductility)
ستون های مقاوم سازی شده با اف آر پی توانایی جذب انرژی زلزله را دارند و زمان بیشتری برای توزیع نیروها در سازه ایجاد می‌کنند و ستون ها حتی در شرایط شدید زلزله قادر به حفظ عملکرد سازه‌ای خود خواهند بود.
کنترل ترک ها و جلوگیری از انتشار آسیب
ابن الیاف رشد ترک های طولی و عرضی را محدود می‌کنند؛ ویژگی که باعث می‌شود ستون ها پس از شروع ترک ها همچنان ظرفیت باربری خود را حفظ کنند و آسیب به سایر عناصر سازه انتقال پیدا نکند.
افزایش ایمنی سازه و کاهش خسارات اقتصادی
مقاوم سازی ستون بتنی با FRP نه تنها عمر مفید ستون را افزایش می‌دهد، بلکه میزان خسارات ناشی از زلزله را کاهش داده و ایمنی ساکنان ساختمان را تضمین می‌کند.
اهمیت مقاوم سازی ستون بتنی با اف آر پی، در زمان زلزله در افزایش مقاومت، بهبود شکل پذیری و کنترل آسیب به وضوح نشان داده می‌شود و یکی از دلایل اصلی استفاده از این روش در پروژه های مقاوم سازی به شمار می‌رود.
اصول محاسباتی و مبانی طراحی مقاوم سازی ستون بتنی با FRP
طراحی صحیح و اصولی در مقاوم سازی ستون بتنی با اف آر پی، نقش کلیدی در حصول نتیجه مطلوب و ایمن دارد. هدف اصلی این فرآیند، افزایش ظرفیت باربری ستون و بهبود رفتار سازه‌ای آن در برابر نیرو های خمشی، برشی و فشاری است. طراحی مقاوم سازی باید بر اساس تحلیل دقیق ظرفیت ستون موجود، انتخاب نوع و آرایش مناسب الیاف، تعداد لایه ها و گرماژ مورد نیاز پلیمر تقویت شده با الیاف انجام شود.
افزایش ظرفیت فشاری ستون بتن مسلح با مقطع مربع به روش FRP
در این بخش، به بررسی روش های افزایش ظرفیت فشاری ستون های بتن مسلح با مقطع مربع از طریق استفاده از الیاف پلیمری پرداخته می‌شود. مثال ارائه شده، فرآیند انتخاب آرایش لایه ها، تعداد لایه ها و گرماژ الیاف را به صورت عملی و مطابق با نشریه 345 نشان می‌دهد:
نمونه دیتیل اجرایی مقاوم سازی ستون بتنی با اف آر پی
پس از انجام مراحل طراحی و تعیین آرایش لایه‌ها، تعداد لایه‌ها و گرماژ الیاف، ارائه دیتیل و نقشه های اجرایی برای مقاوم سازی و تقویت ستون بتنی با FRP لازم است. این دیتیل ها نقش کلیدی در انتقال نتایج طراحی به عملیات اجرایی دارند و اطمینان می‌دهند که تقویت ستون مطابق با محاسبات انجام شده اجرا شود.

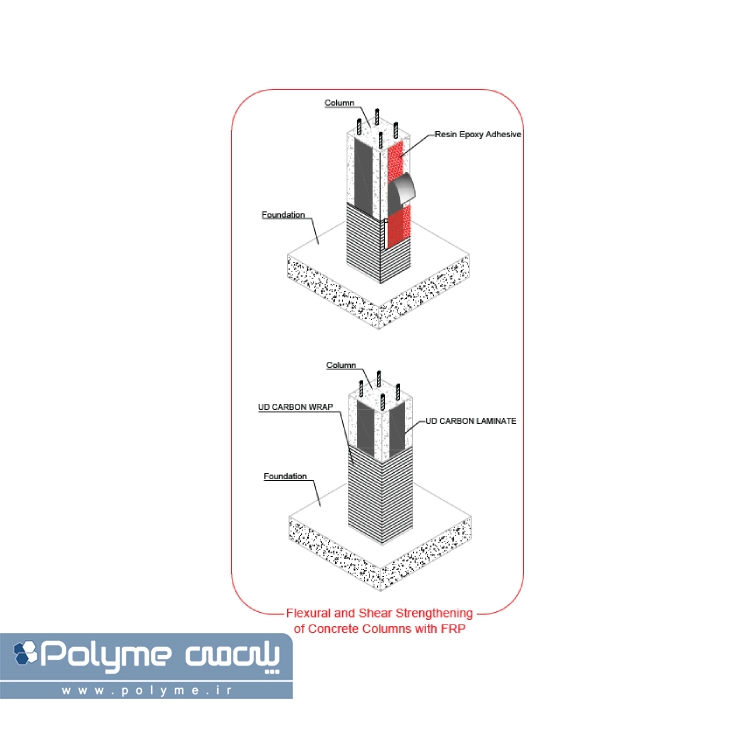

نمونه ای از دیتیل اجرایی ستون های مقاوم سازی شده با FRP برای ارائه آماده شده، که چیدمان لایه های الیاف، محل پوشش سطحی، جزئیات اتصالات و نحوه اعمال رزین را در برمی‌گیرد و به عنوان مرجع عملیاتی برای اجرای مقاوم سازی مورد استفاده قرار می‌گیرند.
گام به گام اجرای مقاوم سازی ستون بتنی با اف آر پی + تست Pull-Off برای کنترل کیفیت

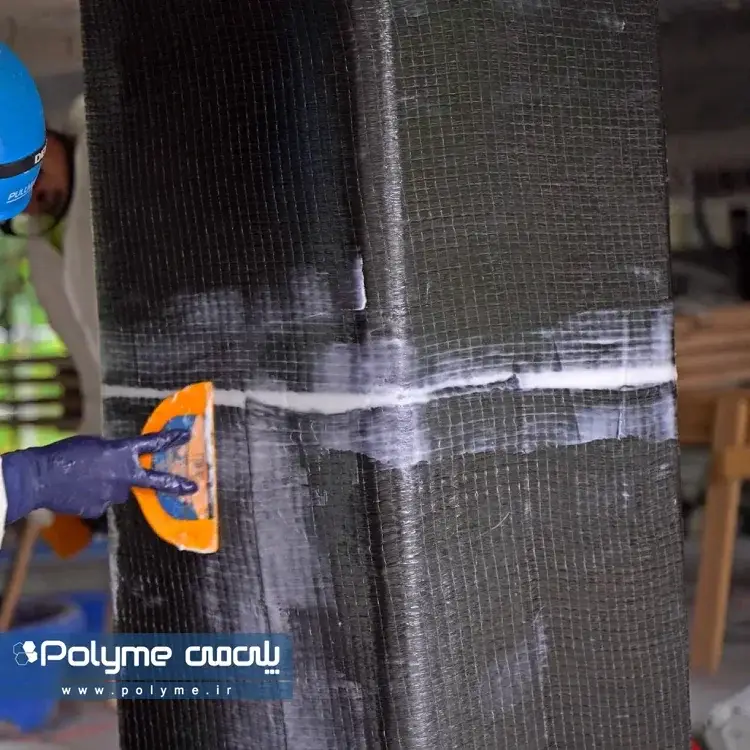

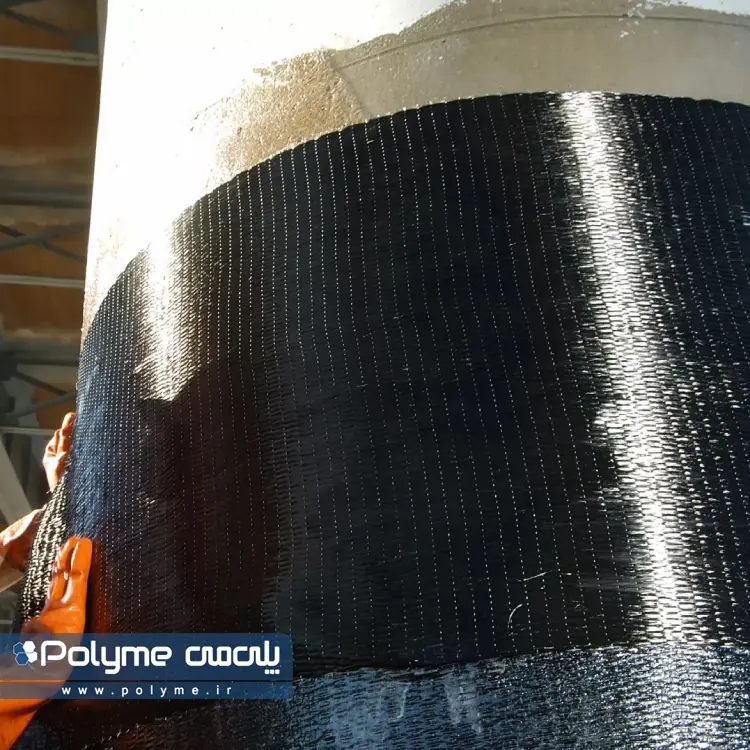

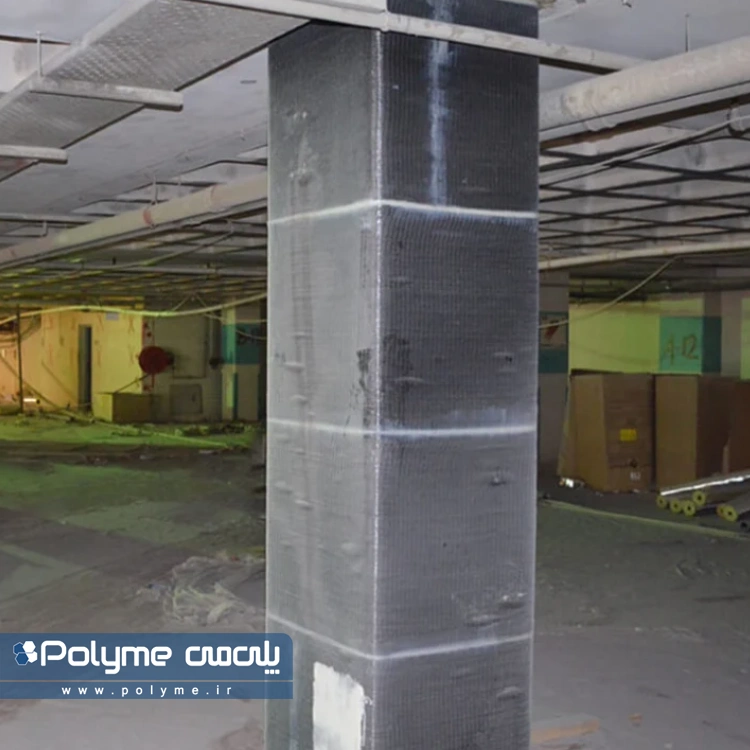

اجرای مقاوم سازی ستون بتنی با FRP شامل مراحل دقیق و منظم است که تضمین می‌کند نتایج طراحی به درستی به مرحله اجرا رسیده و ستون ها عملکرد مطلوب خود را در برابر بار های ثقلی و زلزله حفظ کنند. یکی از اصلی ترین مراحل، دور پیچ نمودن ستون با الیاف پلیمری تقویت شده است که با پوشش کامل سطح ستون و چسباندن الیاف انجام می‌شود و باعث افزایش مقاومت خمشی، برشی و فشاری ستون می‌گردد.
برای اطمینان از کیفیت اجرای این الیاف، از تست Pull-Off استفاده می‌شود. این آزمون، با بررسی مقاومت چسبندگی الیاف تقویت شده به سطح بتن تضمین می‌کند که اتصال بین الیاف و ستون مطابق استاندارد ها و ضوابط طراحی باشد. انجام این تست، کنترل کیفیت فرآیند اجرا را امکان پذیر کرده و از بروز مشکلات ناشی از چسبندگی ناکافی جلوگیری می‌کند. مصالح مورد استفاده در مقاوم سازی ستون بتنی با FRP عبارتند از:
- الیاف کربن (CFRP): دارای مقاومت بالا، سبک و با دوام مناسب برای تقویت ستون‌ها
- الیاف شیشه (GFRP): اقتصادی تر و مناسب برای افزایش مقاومت خمشی و برشی در برخی کاربردها
- چسب FRP: به عنوان چسب اصلی برای اتصال الیاف به سطح ستون استفاده می‌شود و نقش کلیدی در انتقال نیرو های طراحی شده دارد.
هزینه تمام شده مقاوم سازی ستون بتنی با اف آر پی
تعیین هزینه دقیق تقویت و مقاوم سازی ستون بتنی با FRP به دلیل تنوع شرایط پروژه و عوامل متعدد، امکان پذیر نیست. برخی پارامتر ها مستقیم بر هزینه تمام شده تاثیر دارند و باید در برآورد بودجه در نظر گرفته شوند که شامل موارد زیر است:
- هزینه تست های تخصصی ارزیابی وضعیت ستون: پیش از آغاز مقاوم سازی، بررسی وضعیت ستون های موجود با استفاده از تست التراسونیک برای تشخیص ترک ها و حفره های داخلی بتن و تست مقاومت فشاری بتن برای ارزیابی ظرفیت باربری ضروری است.
- سایر آزمون های غیرمخرب یا مخرب مطابق استاندارد های طراحی: هزینه این تست ها به تعداد ستون ها و تجهیزات مورد نیاز بستگی دارد.
- هزینه طراحی و تهیه نقشه های اجرایی: طراحی مقاوم سازی با اف آر پی شامل محاسبات ظرفیت، تعیین آرایش و تعداد لایه‌ها، گرماژ الیاف و تهیه نقشه های اجرایی می‌شود. این مرحله نیازمند تخصص مهندسی است و هزینه آن متناسب با پیچیدگی ستون ها و حجم پروژه تغییر می‌کند.
- هزینه خرید مصالح و اجرای مقاوم سازی: خرید الیاف اف آر پی (نوع و برند الیاف)، چسب FRP و رزین اپوکسی، سایر تجهیزات مانند اسپایک برای اجرای صحیح لایه‌ها
- دستمزد اجرا: وابسته به وضعیت ستون‌ها، نیاز به آماده سازی سطح، ترمیم کرمو شدگی بتن، تعداد ستون‌ها و شرایط کارگاه و دسترسی به محل اجرا
- هزینه تست Pull-Off برای کنترل کیفیت اجرا: در برخی پروژه ها، برای اطمینان از چسبندگی صحیح الیاف به سطح ستون، انجام تست Pull-Off ضروری است که هزینه جداگانه‌ای دارد.
چالش ها و محدودیت های استفاده از FRP در تقویت ستون بتنی
با وجود مزایای چشمگیر مقاوم سازی ستون بتنی با FRP، این روش دارای محدودیت ها و چالش هایی است که طراحان و مجریان باید آنها را در نظر داشته باشند:
- وابستگی به آماده سازی سطح ستون: سطوح ترک دار یا کرمو نیازمند ترمیم دقیق هستند.
- حساسیت به شرایط محیطی: دما و رطوبت نامناسب می‌تواند چسبندگی الیاف را کاهش دهد.
- محدودیت در مقاومت حرارتی و آتش سوزی: نیاز به پوشش محافظتی در شرایط خاص.
- نیاز به تجهیزات و نیروی متخصص: اجرای صحیح الیاف به تخصص و ابزار استاندارد نیاز دارد.
- هزینه نسبتا بالاتر: هزینه مصالح و اجرا ممکن است بیشتر از روش های سنتی باشد.
- کنترل کیفیت مستمر: تست‌هایی مانند Pull-Off برای اطمینان از عملکرد لازم است.
مقایسه مقاوم سازی ستون بتنی با اف آر پی، ژاکت بتنی و ژاکت فولادی
روش های مقاوم سازی ستون های بتنی شامل استفاده از اف آر پی، ژاکت بتنی و ژاکت فولادی می‌شوند. هر روش مزایا و محدودیت های خاص خود را دارد و انتخاب روش مناسب بستگی به شرایط پروژه، بارگذاری و هزینه ها دارد. مقاوم سازی ستون بتنی با FRP، سبک، سریع و با قابلیت اجرا روی ستون های موجود بدون افزایش قابل توجه ابعاد ستون است که بهبود شکل پذیری و مقاومت خمشی و برشی را به دنبال دارد، اما نیازمند آماده سازی سطح دقیق و کنترل کیفیت با تست های استاندارد است. روش ژاکت بتنی موجب افزایش قابل توجه ابعاد ستون و ظرفیت باربری می‌شود؛ هرچند در برابر آتش مقاومت دارد، اما زمانبر و سنگین است و به قالب بندی و آرماتور گذاری اضافی نیاز دارد. مقاوم سازی با ژاکت فولادی باعث افزایش مقاومت برشی و خمشی شده، سرعت اجرای متوسط دارد، اما وزن زیاد و نیاز به اتصال مناسب به ستون موجود و خوردگی فولاد از محدودیت های این روش هستند.
| ویژگی‌ها | FRP | ژاکت بتنی | ژاکت فولادی |
| وزن افزوده | کم | زیاد | زیاد |
| تغییر ابعاد ستون | کم | زیاد | متوسط |
| سرعت اجرا | سریع | کند | متوسط |
| نیاز به آماده‌سازی سطح | بالا | متوسط | متوسط |
| مقاومت در برابر زلزله | بالا | بالا | بالا |
| شکل‌پذیری | زیاد | متوسط | متوسط |
| هزینه | متوسط تا بالا | متوسط | بالا |
| مقاومت حرارتی | محدود | بالا | بالا |
