پیشرفتهترین و پرکاربردترین روش های مقاوم سازی، مقاوم سازی با FRCM است. این سیستم مبتنی بر کامپوزیت FRCM، ترکیبی از الیاف تقویت کننده و ملاتهای معدنی خاص است که امکان افزایش مقاومت خمشی، برشی و فشاری سازههای بتنی و بنایی مانند دیوارها، ستونها، تیرها و دالها را بدون افزایش قابل توجه وزن فراهم میکند. برخلاف روشهای سنتی، FRCM و مقاوم سازی با FRP سازگاری بالایی با مصالح معدنی دارد و تحت شرایط محیطی متنوع از جمله رطوبت، حرارت و عوامل خورنده، عملکرد مطمئن و پایدار ارائه میدهد.
با گذر زمان، عوامل متعددی مانند بارگذاریهای اضافی، تغییرات شرایط محیطی، فرسایش مصالح، زلزله و سایر نیروهای طبیعی و انسانی میتوانند باعث کاهش مقاومت و یکپارچگی سازهها شوند. در چنین شرایطی، استفاده از روش های مقاوم سازی نه تنها ایمنی سازه را تضمین میکند، بلکه نیاز به تخریب و بازسازی کامل سازه را کاهش داده و هزینههای بلندمدت را به شکل قابل توجهی بهینه میکند.
مزیت دیگر FRCM، انعطاف پذیری بالا در فرم و سطح سازهها است؛ به طوری که اجرای آن روی سطوح صاف، منحنی یا پیچیده امکانپذیر است. همچنین این روش به دلیل وزن کم و سرعت اجرای بالا، انتخاب اقتصادی و بهینهای برای پروژههای کوچک و بزرگ محسوب میشود.
در این مقاله، به معرفی کامل مقاوم سازی به روش FRCM میپردازیم. ابتدا اجزای تشکیل دهنده بررسی می کنیم سپس مزایا، کاربردهای عملی در سازههای بتنی و بنایی، روشهای اجرا و نکات فنی و در نهایت استانداردها و آییننامههای بینالمللی مرتبط شامل ACI و CNR آوردهایم. هدف این است که مخاطب هم اطلاعات فنی و کاربردی کامل دریافت کند و هم با نمونههای عملی و دیتیلهای استاندارد مقاوم سازی آشنا شود تا بتواند تصمیمات اجرایی و طراحی دقیقی در پروژههای واقعی اتخاذ نماید.
مقاوم سازی با FRCM چیست؟
مقاوم سازی با FRCM یکی از روشهای نوین و مستند در حوزه تقویت سازههای بتنی، آجری و سنگی است که بر اساس استانداردهای ACI (American Concrete Institute) تعریف شده است.
FRCM، مخفف Fiber Reinforced Cementitious Matrix، سیستم کامپوزیت تقویت شده با الیاف در ماتریس سیمانی است. این سیستم شامل دو جز اصلی میشود: الیاف تقویت کننده (مانند مش فایبرگلاس، کربن و…) و ماتریس سیمانی، که به صورت یک لایه کامپوزیتی روی سطح سازه اعمال میشوند و نقش افزایش مقاومت کششی، خمشی و برشی سازه را دارند.
براساس نشریه ACI، مزیت اصلی مقاوم سازی به روش FRCM نسبت به سایر روشهای سنتی و سیستمهای FRP، سازگاری بالای مصالح با بتن و آجر و مقاومت در برابر شرایط محیطی متنوع است. ماتریس سیمانی علاوه بر چسبندگی مطلوب به سطح سازه، از الیاف در برابر آسیبهای محیطی محافظت میکند و اجرای آن سریع و اقتصادی است. در آییننامه ACI به جزئیات فنی مهم زیر توجه ویژه شده است تا عملکرد سازه پس از مقاوم سازی قابل اطمینان باشد:
- انتخاب نوع الیاف (کربن، شیشه مقاوم به قلیایی، بازالت و آرامید)
- ضخامت لایهها و نحوه اعمال کامپوزیت
- الزامات آمادهسازی سطح و چسبندگی
- محدودیتها و نکات اجرایی
به این ترتیب، کامپوزیت FRCM نه تنها باعث افزایش مقاومت سازه میشود، بلکه با محدود کردن وزن اضافی و حفظ ظاهر و یکپارچگی سازه، به راهکار کارآمد در پروژههای مقاوم سازی تبدیل شده است.
مصالح اصلی در مقاوم سازی به روش FRCM و ویژگیهای هر کدام
سیستم FRCM از ترکیب چند جز اصلی تشکیل شده که هر یک نقش حیاتی در عملکرد نهایی مقاوم سازی دارند. مهمترین این مصالح عبارتند از:
- مش الیاف (Fiber Mesh): مش فایبرگلاس یکی از انواع مش الیاف است که با مقاومت مناسب در برابر قلیاییها و وزن سبک، انتخاب مناسبی برای سازههای بتنی و آجری به شمار میرود. جنس مش الیاف بسته به نیاز سازه، نوع بارگذاری و شرایط محیطی انتخاب میشود.
- پلاستر سیمانی (Cementitious Plaster): پلاستر سیمانی علاوه بر نقش چسبندگی، باعث توزیع یکنواخت نیرو در سطح سازه شده و عملکرد مقاوم سازی را بهبود میبخشد.
- اسپایکها (Spikes): اسپایکها به تثبیت مش در مراحل اولیه اجرا کمک کرده و احتمال جابجایی یا انحراف لایه را کاهش میدهند.
این ترکیب مصالح باعث میشود که مقاوم سازی به روش FRCM علاوه بر افزایش مقاومت سازه، با کمترین تغییر در وزن و ظاهر سازه، یک راهکار اقتصادی و کارآمد باشد. هرکدام از این مصالح و ویژگیهایشان را در جدول زیر مشاهده میکنید:
جدول: مصالح و ویژگیها
| مصالح | نوع / جنس | ویژگیها | کاربرد در FRCM |
| مش الیاف | کربن، شیشه مقاوم به قلیایی، آرامید، بازالت، مش فایبرگلاس | افزایش مقاومت کششی و خمشی، انتقال بار به لایه زیرین، مقاومت در برابر ترک و خزش | لایه تقویتی اصلی روی سطح سازه |
| پلاستر سیمانی | ملات سیمانی اصلاحشده با افزودنیهای معدنی | چسبندگی به سطح سازه، حفاظت از الیاف در برابر شرایط محیطی، ایجاد ماتریس یکپارچه | پوشش الیاف و تثبیت آنها روی سازه |
| اسپایکها | فولادی یا پلاستیکی | تثبیت اولیه مش روی سطح، جلوگیری از لغزش و تغییر مکان | نصب و فیکس کردن مش قبل از اعمال پلاستر |
مزیتهای فنی و کاربردی FRCM در مقاوم سازی سازهها
برای درک کامل اهمیت و کارایی سیستم FRCM در پروژههای مقاوم سازی، لازم است مزیتهای فنی و کاربردی آن را به صورت جامع بررسی کنیم. سیستم FRCM با ترکیب الیاف تقویت کننده و ماتریس سیمانی، نه تنها مقاومت خمشی، برشی و کششی سازه را افزایش میدهد، بلکه باعث بهبود دوام، کاهش وزن اضافی و سازگاری با مصالح قدیمی میشود.
جدول زیر مزایای اصلی این روش را با توضیح فنی هر ویژگی و اثر آن در پروژههای مرتبط با مقاوم سازی نشان میدهد تا ارتباط بین ویژگیهای فنی و کاربرد عملی FRCM را به خوبی درک کنید و ارزش استفاده از این روش را در پروژههای مختلف مشاهده نمایید.
| مزیت | توضیح فنی | کاربرد و اثر در مقاوم سازی |
| افزایش مقاومت کششی و خمشی | الیاف تقویتکننده، بارهای کششی و خمشی را به صورت یکنواخت توزیع میکنند | تقویت تیرها، دالها و دیوارهای آجری و بتنی |
| چسبندگی بالا به مصالح معدنی | ماتریس سیمانی با بتن و آجر سازگاری کامل دارد و الیاف را ثابت نگه میدارد | جلوگیری از جدا شدن لایهها و عملکرد طولانیمدت سیستم |
| عملکرد در شرایط محیطی متنوع | مقاومت در برابر رطوبت، حرارت و شرایط خورنده | امکان استفاده در سازههای باز و فضاهای مرطوب |
| وزن کم و بار مرده پایین | سیستم FRCM نسبت به ژاکت بتنی یا فلزی وزن کمتری اضافه میکند | کاهش نیاز به تقویت سازههای پایه و جلوگیری از اضافه بار |
| انعطافپذیری بالا در فرم و سطح | مش الیاف به شکل دلخواه روی سطوح صاف و منحنی اعمال میشود | مقاوم سازی سازههای پیچیده با حداقل تغییر در ظاهر |
| اجرای سریع و اقتصادی | مراحل نصب سریع و بدون تجهیزات پیچیده انجام میشود | کاهش زمان و هزینه اجرای پروژه |
| حفاظت از الیاف | ماتریس سیمانی از مش الیاف در برابر آسیبهای مکانیکی و محیطی محافظت میکند | افزایش عمر مفید سیستم مقاوم سازی |
| سازگاری با سازههای قدیمی | مواد معدنی موجود در FRCM با بتن و آجر قدیمی واکنش مناسبی دارند | امکان تقویت سازههای تاریخی و با ارزش بدون آسیب |

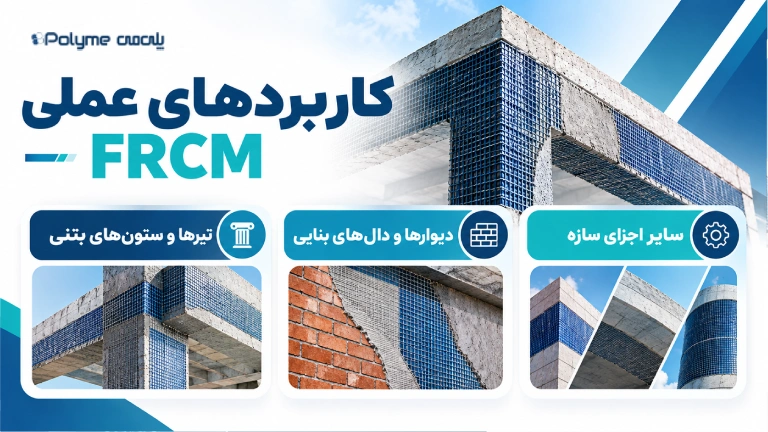

کاربردهای عملی FRCM در پروژههای مقاوم سازی سازههای بنایی و بتنی
سیستم FRCM به دلیل سازگاری بالای مصالح و کارایی فنی، کاربرد گستردهای در مقاوم سازی انواع سازهها اعم از سازههای بتنی و بنایی دارد. این سیستم امکان افزایش مقاومت خمشی، برشی و کششی تیرها، ستونها، دیوارها و دالها را فراهم کرده و عملکرد سازه را در برابر بارهای اضافی و شرایط محیطی نامساعد بهبود میبخشد.
اجرای FRCM روی اجزای مختلف سازه نیازمند انتخاب مناسب نوع مش الیاف و ضخامت ماتریس سیمانی بر اساس دستورالعملهای آییننامه ACI است که اولویت اصلی طراحی و اجرا محسوب میشود. آییننامه ایتالیایی صرفا به عنوان مرجع تطبیقی و تطابق با استانداردهای اروپایی قابل اشاره است. به صورت جانبی، اساس روش وال مش از کامپوزیت FRCM گرفته شده و در برخی پروژههای مقاوم سازی، به ویژه برای دیوارهای مشرف به همسایه یا سطوح سخت، استفاده میشود.
کاربرد FRCM در تیرها و ستونهای بتنی
- افزایش مقاومت خمشی و برشی تیرها و ستونها
- کنترل ترکهای ناشی از بارگذاری بلندمدت
- بهبود یکپارچگی و دوام سازه در برابر نیروهای جانبی و لرزهای
کاربرد FRCM در دیوارها و دالهای بنایی
- تقویت کششی و خمشی دیوارهای آجری و سنگی
- افزایش یکپارچگی و مقاومت دیوارها در برابر بارهای برشی و لرزهای
- امکان مقاوم سازی دیوارهای قدیمی و تاریخی بدون تغییر ظاهر و کاهش وزن اضافی
کاربرد FRCM در سایر اجزای سازه
- تثبیت و محافظت اجزای سازهای در شرایط محیطی مرطوب و خورنده
- امکان اجرای سریع و اقتصادی در پروژههای مقاوم سازی، بازسازی و نوسازی
- انعطافپذیری بالا در فرمها و سطوح پیچیده
تفاوتهای فنی FRCM با سایر روشهای مقاوم سازی سازهای
مقایسه فنی سیستمهای مختلف برای انتخاب مناسبترین روش مقاوم سازی، ضروری است. هر روش دارای ویژگیها، مزایا و محدودیتهای خاص خود است که در عملکرد سازه و هزینه اجرا تاثیرگذار است.
سیستم FRCM با ترکیب الیاف تقویت کننده و ماتریس سیمانی، نسبت به سایر روشهای رایج مانند FRP، ژاکت بتنی و ژاکت فولادی مزایایی از قبیل وزن کم، سازگاری با مصالح بنایی و دوام در شرایط محیطی ارائه میدهد. جدول زیر، تفاوتهای فنی و کاربردی این روشها را به صورت خلاصه نشان میدهد و کمک میکند تا انتخاب روش مقاوم سازی بر اساس نیاز پروژه و نوع سازه انجام شود.
جدول مقایسه فنی روشهای مقاوم سازی
| ویژگی / روش | FRCM | FRP | ژاکت بتنی | ژاکت فولادی |
| مواد تشکیل دهنده | الیاف (کربن، شیشه، آرامید، بازالت) + ملات سیمانی | الیاف (کربن، شیشه، آرامید) + رزین اپوکسی | بتن + آرماتور | فولاد ورق یا پروفیل |
| چسبندگی به مصالح معدنی | بالا، سازگار با بتن و آجر | متوسط، نیاز به سطح تمیز و آماده | بسیار بالا، یکپارچگی کامل | خوب، اما نیاز به اتصال مکانیکی یا جوش |
| وزن اضافی | کم | بسیار کم | زیاد | زیاد |
| مقاومت در شرایط محیطی مرطوب یا حرارتی | بالا | محدود، آسیبپذیری در حرارت و رطوبت | بالا | متوسط، مستعد خوردگی |
| افزایش مقاومت خمشی و کششی | بالا، یکنواخت | بالا | بسیار بالا | بالا |
| قابلیت اجرا روی سطوح پیچیده | بالا، انعطاف پذیر | محدود | محدود | محدود |
| هزینه اجرا | اقتصادی | متوسط | بالا | بالا |
| سرعت اجرا | سریع | سریع | کند | متوسط |
| سازگاری با سازههای قدیمی و تاریخی | عالی | متوسط، نیاز به محافظت رزینی | محدود، تغییر ظاهر | محدود، تغییر ظاهر |
| نیاز به تجهیزات ویژه | کم | کم | متوسط تا زیاد | متوسط تا زیاد |
این جدول نشان میدهد FRCM با وزن کم، دوام بالا، سازگاری با مصالح قدیمی و انعطاف پذیری در سطوح پیچیده، به عنوان گزینه کارآمد و اقتصادی برای مقاوم سازی سازهها، به ویژه در پروژههای بنایی و بتنی، نسبت به سایر روشها مزیت قابل توجهی دارد.
استانداردهای ACI و CNR؛ دو مرجع اصلی طراحی و اجرای مقاوم سازی با FRCM
برای اطمینان از عملکرد صحیح و پایدار سیستم FRCM در پروژههای مقاوم سازی، استفاده از استانداردها و آییننامههای بینالمللی ضروری است. این آییننامهها، روشهای طراحی، الزامات اجرایی، کنترل کیفیت مصالح و محدودیتهای فنی را مشخص میکنند و پایه علمی و مهندسی لازم برای اجرای موفقیتآمیز مقاوم سازی را فراهم میکنند. دو مرجع اصلی برای طراحی و اجرای مقاوم سازی با FRCM عبارتند از:
آییننامههای آمریکایی (ACI)
- ACI 549.4R-20
- ارائه دستورالعملهای فنی برای طراحی مقاوم سازی با سیستمهای FRCM در سازههای بتنی و آجری
- شامل روشهای تعیین ضخامت لایهها، انتخاب نوع الیاف و ماتریس سیمانی، و کنترل چسبندگی
- تمرکز بر افزایش مقاومت خمشی، برشی و کششی و بهبود دوام سازه
- ACI 549.6R-20
- راهنمایی در مورد روشهای اجرایی و نصب FRCM
- شامل آماده سازی سطح، فیکس کردن مش الیاف، اعمال ماتریس و بررسی کیفیت اجرای لایهها
- تضمین عملکرد طولانیمدت سیستم مقاوم سازی در شرایط محیطی مختلف
آییننامه ایتالیایی (CNR)
- CNR DT200
- مرجع تطبیقی و مکمل برای طراحی و اجرای FRCM در اروپا
- ارائه دستورالعملهای انتخاب مصالح، ضخامت لایهها و آزمایشهای کنترل کیفیت
- اشاره به الزامات محیطی و مقاومتی سازهها
- اولویت کمتر نسبت به ACI و صرفا به عنوان مرجع تطبیقی مورد استفاده قرار میگیرد
استفاده دقیق از این استانداردها، تضمین میکند که مقاوم سازی به روش FRCM با حداکثر کارایی، دوام و امنیت انجام شود و خطای طراحی یا اجرای نامناسب کاهش یابد.
هزینه هر متر مربع مقاوم سازی با FRCM چقدر است؟
هزینه مقاوم سازی با FRCM به عوامل متعددی بستگی دارد و نمیتوان یک رقم ثابت برای تمام پروژهها اعلام کرد. برای برآورد دقیق هزینه مقاوم سازی، لازم است وضعیت سازه، نوع مصالح، ضخامت لایهها و شرایط اجرایی مورد بررسی قرار گیرد. به طور کلی، هزینه مقاوم سازی با FRCM شامل سه بخش اصلی زیر میشود:
هزینه طراحی مقاوم سازی با FRCM
این هزینه شامل محاسبات مهندسی، انتخاب نوع الیاف و ماتریس سیمانی و تعیین ضخامت و تعداد لایهها میشود. طراحی باید مطابق آییننامههای ACI 549.4R-20 و ACI 549.6R-20 باشد تا تا عملکرد سازه تضمین شود.
هزینه تستهای موردنیاز برای تشخیص وضعیت سازه
این تستها عبارتند از:
- ارزیابی مقاومت مصالح موجود
- شناسایی ترکها و آسیبهای احتمالی
- آزمایش چسبندگی سطح
این تستها باعث میشوند که ضخامت و نوع FRCM به شکل بهینه انتخاب شود و احتمال خطای اجرایی کاهش یابد.
هزینه خرید مصالح و اجرای مقاوم سازی با FRCM
در مرحله خرید مصالح باید خرید مش الیاف، پلاستر سیمانی و اسپایکها و هزینه اجرای لایهها روی سطح سازه در نظر گرفته شوند. هزینه نهایی بر اساس نوع مصالح (کربن، شیشه، آرامید یا بازالت)، ضخامت لایهها و پیچیدگی سطوح سازه متغیر است.
مزیت اقتصادی FRCM نسبت به روشهایی مانند ژاکت بتنی یا فولادی در همین بخش مشخص میشود، چرا که وزن کمتر و سرعت اجرای بالاتر هزینه کل پروژه را کاهش میدهد. با توجه به این پارامترها، برای هر متر مربع مقاوم سازی با FRCM، پیش از اجرا نیاز به برآورد دقیق مهندسی و مشاوره با تیم متخصص وجود دارد تا هم کیفیت و دوام سازه تضمین شود و هم هزینهها بهینه باشند.
نمونه دیتیلهای استاندارد مقاوم سازی با FRCM برای مهندسان و مجریان
در فرآیند مقاوم سازی با FRCM، داشتن دسترسی به دیتیلهای استاندارد اجرایی، مسیر طراحی و اجرا را برای مهندسان و مجریان تسهیل میکند. این دیتیلها شامل اطلاعاتی درباره چیدمان مش الیاف، ضخامت لایهها، نحوه اعمال ماتریس سیمانی و جزئیات اتصال به سطح سازه شده و به عنوان مرجع برای تضمین کیفیت و دقت اجرایی کاربرد دارند.
دیتیلهای ارائهشده در این بخش، نمونههای استاندارد FRCM هستند که بر اساس آییننامههای ACI 549.4R-20، ACI 549.6R-20 و CNR DT200 تدوین شدهاند و اهداف آموزشی و فنی دارند. استفاده از این دیتیلها به مهندسان و مجریان کمک میکند تا فرآیند مقاوم سازی با FRCM را با اطمینان و کارایی بالاتر اجرا کنند، بدون آنکه به شرایط خاص پروژه محدود باشند.
