نمای اتیکس ‏‎(ETICS)‎‏ عایق ساختمان چیست؟

امروزه، به کارگیری عایق حرارتی در اجرای ساختمان‌ها بیش از گذشته اهمیت دارد. این گونه عایق‌ها‌، خصوصا در نمای ساختمان ‏و بخش‌های گوناگون سازه کاربرد دارند و سبب افزایش بهره‌وری بیشتر انرژی می‌گردند. عوامل عایق، نقش جلوگیری از تبادل ‏حرارت و انرژی میان فضای داخلی و خارجی ساختمان را بر عهده داشته و بدین صورت، با به حداقل رساندن میزان اتلاف انرژی، ‏سبب صرفه جویی در هزینه‌ها و به خصوص حفظ انرژی می‌شوند. از جمله از انواع نوین و کاربردی نما می‌توان به سیستم عایق ‏حرارتی اتیکس ‏‎(ETICS)‎‏ اشاره نمود که علاوه بر زیبایی، نقش پررنگی در عایق نمودن سازه ایفا می‌نماید. در این مقاله به معرفی ‏سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ خواهیم پرداخت و تاریخچه و ریشه، اجزای تشکیل دهنده، انواع، مزایا، کاربردها، آیین ‏نامه‌های طراحی و اجرا، هزینه و مدت زمان مورد نیاز جهت اجرای آن را با شما در میان خواهیم گذاشت. با توجه به اهمیت ویژه ‏استفاده از عایق حرارتی در ساختمان و کاربردهای وسیع آن در طراحی سازه، مطالعه این مطلب در مورد نمای اتیکس (‏ETICS‏) ‏عایق ساختمان به شما پیشنهاد می‌شود.‏

ضرورت اجرای عایق حرارتی در ساختمان

عایق حرارتی یکی از مصالح کاربردی در ساخت و ساز است که با توجه به عنوان آن، می‌توان دریافت که نقش عایق را بر عهده ‏دارد. طراحی عایق‌های حرارتی به گونه‌ای است که سبب جلوگیری از تبادل حرارت بین محیط داخلی ساختمان و محیط خارجی ‏آن می‌شوند. این گونه عایق‌ها از یک سو با تنظیم دمای فضای ساختمان، آسایش حرارتی را به همراه می‌آورند و از سوی دیگر با ‏به حداقل رساندن میزان اتلاف انرژی، هزینه‌های اضافی مرتبط با این زمینه را تا حد امکان کاهش می‌دهند. بنابراین، می‌توان ادعا ‏نمود که عایق حرارتی از جمله عناصر حائز اهمیت در طراحی ساختمان به شمار می‌آید و به عنوان یک محصول دوستدار محیط ‏زیست شناخته می‌شود. البته طبیعی است که فرایند عایق سازی ساختمان با هزینه همراه باشد؛ اما در دراز مدت، این هزینه‌ها به ‏واسطه صرفه جویی در مصرف انرژی و هزینه‌های عملیاتی، جبران می‌گردند. در صورتی که اجرای ساختمان با استفاده از یک ‏عایق حرارتی مناسب با مقاومت حرارتی بالا و ضخامت کافی صورت گیرد، اتلاف انرژی در ساختمان به پایین‌ترین حد ممکن ‏رسیده و اقتصاد زیست محیطی را به شکل مثبت تحت تاثیر قرار می‌دهد.‏

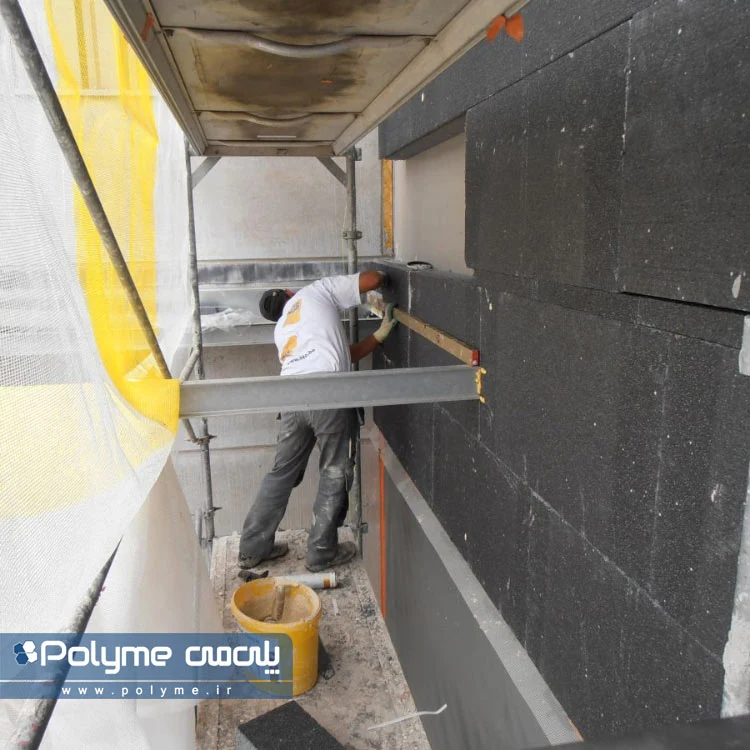

اجرای نمای اتیکس-مجموعه پلی‌می
اجرای نمای اتیکس

معرفی نمای اتیکس ‏‎(ETICS)‎‏ عایق ساختمان

سیستم عایق حرارتی اتیکس External thermal insulation composite system‏‎(ETICS)‎‏ که به آن نمای اتیکس (‏ETICS‏) عایق ساختمان نیز گفته می‌شود، بخشی مهم از طراحی ‏نمای ساختمان به شمار رفته که نه تنها بر زیبایی آن تاثیر می‎‎‏‌گذارد، بلکه در رابطه با عایق بندی سازه و کاهش میزان اتلاف ‏انرژی تا حد ممکن نیز مفید واقع می‌شود. نام مختصر سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ که ‏ETICS‏ است، برگرفته از عبارت ‏سیستم کامپوزیت عایق حرارتی خارجی بوده و با نام ‏EIFS‏ نیز شناخته می شود.‏ این سیستم عایق حرارتی، با نام‌های دیگری از جمله دیوار عایق خارجی که به اختصار با نام (EWI) بیشتر در اروپا شناخته می‌شود.

در طراحی سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎، از یک سری کامپوزیت استفاده به عمل می‌آید که علاوه بر برخورداری از ‏ماندگاری و استحکام زیاد، مقاومت حرارتی مناسبی نیز دارند. با توجه به روش اجرا و رنگ نما، سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ ظاهری مشابه با نمای گچی یا سیمانی به ساختمان می‌دهند و صد البته، به دلیل طراحی ویژه و ساختاری که سیستم ‏عایق حرارتی اتیکس ‏‎(ETICS)‎‏ داراست، مزایای بسیار بیش‌تری نسبت به موارد مذکور دارد. چگونگی نصب نمای اتیکس (‏ETICS‏) ‏عایق ساختمان دارای اهمیت بسیار است و از این رو، اجرای آن باید توسط کارشناسان و با کمک تجهیزات تخصصی انجام شود. ‏جالب است بدانید که سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ هم در ساختمان‌های نوساز و هم در آن دسته از ساختمان‌ها که ‏نیازمند نوسازی هستند، قابل اجراست.‏

سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ را می‌توان نسل نوین عایق‌های حرارتی در ساخت و ساز به شمار آورد که به دلیل ‏بهره‌مندی از خصوصیات ویژه، امروزه کاربرد گسترده‌ای در این صنعت پیدا کرده است. عایق اتیکس در نمای ساختمان نقش عایق ‏حرارتی بخش خارجی را ایفا می‌کند. به طور کلی، سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ یک نوع نمای نوین است که در طراحی ‏آن بیش‌تر بر عملکرد تاکید شده است تا زیبایی؛ اما ظاهر نمای اتیکس (‏ETICS‏) عایق ساختمان نیز به اندازه عملکرد آن قابل ‏قبول است. از سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎، می‌توان به عنوان پوششی مناسب برای دیوارهای پیرامونی ساختمان ‏استفاده نمود. نمای اتیکس (‏ETICS‏) عایق ساختمان با بهره‌مندی از خاصیت عایق بودن در برابر حرارت و رطوبت، تبادل انرژی ‏میان فضای داخلی و خارجی ساختمان را کاهش می‌دهد و از هدر رفتن انرژی ممانعت به عمل می‌آورد.‏

ساختار سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎، متشکل از یک لایه عایق پلی استایرن، یک لایه از مش الیاف و یک لایه اندود به ‏عنوان پوشش پایه است. علاوه بر موارد مذکور، از یک لایه اندود به عنوان پوشش نهایی نیز در این ساختار بهره گرفته می‌شود. ‏لازم به ذکر است که فوم مصرفی در ساختار سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ روی خاصیت عایق بودن و جنبه اقتصادی به ‏کارگیری آن تاثیر قابل توجهی دارد. به هر میزان که میزان عایق بودن سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ بالاتر باشد، درصد ‏تبادل انرژی بین فضای درون و بیرون کم تر می‌شود و این امر در نتیجه به کاهش میزان مصرف انرژی منجر می‌گردد. علاوه بر ‏این کاربرد، کم وزن بودن سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ و مسلح شدن آن توسط شبکه الیاف به مقاومت هر چه بهتر ‏نمای ساختمان در برابر نیروهای لرزه‌ای و باد کمک می‌کند.‏

اجرای نمای اتیکس-مجموعه پلی‌می
اجرای نمای اتیکس

نگاهی به تاریخچه نمای اتیکس ‏‎(ETICS)‎‏ عایق ساختمان

سیستم عایق حرارتی اتیکس‏‎(ETICS)‎، نخستین بار در دهه 50 میلادی تولید شد. در این دوران، دو اتفاق مهم در اروپا سبب ‏فراهم شدن زمینه ایجاد نمای اتیکس بودند؛ یکی پدیدار شدن پلی استایرن منبسط شده که به عنوان یک جزء قابل توجه از ‏ساختار سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ شناخته می‍شود و دیگری تولید اندود مصنوعی پایه که طی ادغام شدن با پلی ‏استایرن، این نما را تشکیل می‌دهد.‏

خصوصیات ویژه و قابلیت‌های سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎، از آن یک گزینه مناسب جهت اجرای سازه‌های نوساز و نیز ‏ساختمان‌های نیازمند به عایق کاری و نوسازی نما ساخت. طی نخستین سال‌های استفاده از نمای ‏EIFS‏ در آلمان، این سیستم به ‏منظور تجدید نمای ساختمان‌های آسیب دیده طی جنگ جهانی دوم استفاده به عمل آمد. به کارگیری سیستم عایق حرارتی ‏اتیکس ‏‎(ETICS)‎‏ در اروپا از سال 1969 شروع شد و بعد از آن تا آمریکا نیز گسترش پیدا کرد؛ به شکلی که تا سال 1995، ‏حدود 18 میلیون متر مربع از نمای ساختمان‌های آمریکای شمالی با استفاده از نمای ‏EIFS‏ عایق ساختمان اجرا شدند.‏

‏‏اجزای تشکیل دهنده نمای اتیکس ‏‎(ETICS)‎‏ عایق ساختمان چیست؟

طراحی و اجرای سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ با استفاده از اجزای مختلفی صورت می گیرد که عبارتند از:‏

  • بخش عایق : یکی از اجزای اصلی تشکیل دهنده سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎، بخش عایق بوده که با استفاده از ‏متریال‌های عایق‌ گوناگون اجرا می‌شود. از جمله مرسوم‌ترین عایق‌های مورد استفاده در این بخش، می‌توان پلی استایرن ‏منبسط شده (یونولیت) و پشم سنگ تخته‌ای را نام برد. عایق‌های مذکور به وسیله میخ پرچ با دیواری که بستر سیستم ‏عایق حرارتی اتیکس ‏‎(ETICS)‎‏ است، اتصال پیدا می‌کنند.‏
  • بخش مسلح کننده : دیگر بخش اصلی سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎، بخش مسلحی است که با کمک الیاف ‏تسلیح کننده یعنی مش یا شبکه الیاف شکل می گیرد. الیاف مذکور معمولا از نوع شیشه بوده و مقاومت مناسبی در برابر ‏قلیا دارند. این شبکه الیاف شیشه، در بین عموم به مش فایبرگلاس مقاوم به قلیا (نوع ‏AR‏)، معروف است. در واقع، بخش ‏مسلح کننده سیستم عایق حرارتی‎ EIFS ‎از یک لایه پایه اندود سیمانی مسلح شده با شبکه یا توری فایبرگلاس یا همان ‏الیاف شیشه، به منظور مسلح سازی تخته‌های عایق بهره گرفته می‌شود که نقش مانع را در برابر ترک خوردگی و مقاومت ‏نمای اتیکس (‏ETICS‏) عایق ساختمان در برابر شرایط جوی را بر عهده دارد.‏
  • بخش پوشش نهایی: و اما آخرین بخش تشکیل دهنده سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎، پوشش نهایی آن است که ‏با استفاده از موادی چون انواع اندود، آجر لعابدار، فلز، سرامیک، چوب و دیگر موارد اجرا می شود. این بخش است که ظاهر ‏نهایی نمای ‏EIFS‏ را شکل می‌دهد.‏

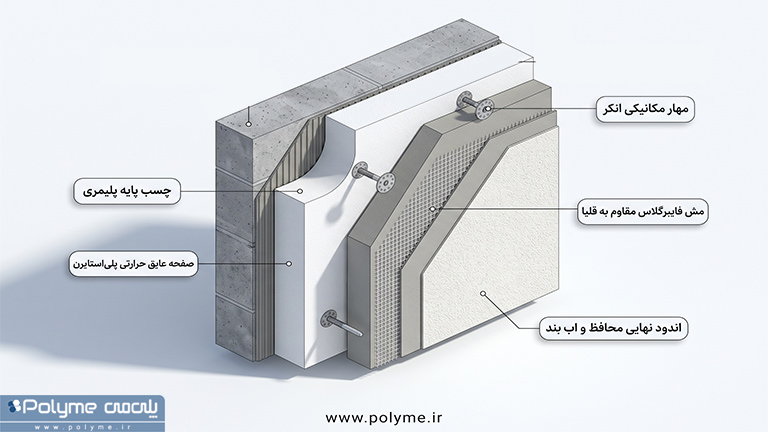

اجزای نمای اتیکس
اجزای نمای اتیکس

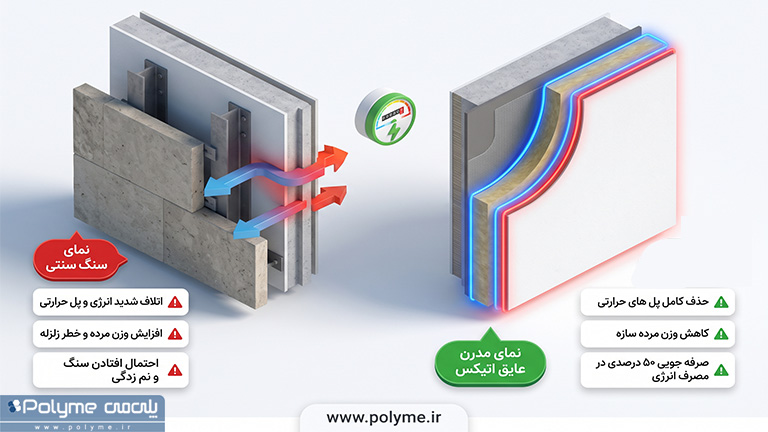

مهم ترین مزایای نمای اتیکس ‏‎(ETICS)‎‏ عایق ساختمان چیست؟

سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ با بهره‌مندی از طراحی ویژه و ساختار منحصر به فرد خود، مزایای بسیار زیادی را شامل ‏می‌شود که در ادامه شرح داده خواهند شد :‏

  • خاصیت عایق بودن نمای اتیکس (‏ETICS‏)، در برابر حرارت و صوت : این مهم‌ترین عملکرد سیستم عایق حرارتی ‏EIFS‏ است که نقش مانع تبادل حرارتی بین فضای داخل و خارج ساختمان می‌شود.این سیستم با ایجاد یک لایه پیوسته در اطراف ساختمان، عایق حرارتی را افزایش داده و باعث کاهش چشمگیر اتلاف گرما در زمستان و افزایش گرما در تابستان می‌شود. علاوه بر این، سیستم ‏نمای اتیکس، عایق صوتی مناسب با کاهش نفوذ نویز خارجی ارائه می‌دهد.لایه‌های عایق و پوشش بیرونی سیستم با هم کار می‌کنند تا صدا جذب و مسدود کنند.
  • غیر قابل اشتعال بودن نمای اتیکس (‏ETICS‏) : طراحی سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ به صورتی است که ‏ایمنی سازه را در برابر حریق تامین می‌سازد. چرا که متریال تشکیل دهنده آن، به خصوص توری فایبرگلاس، در برابر ‏حرارت، مقاومت بالایی را ارائه می‌دهند.‏ETICS (سیستم های کامپوزیت عایق حرارتی خارجی) می تواند بر اساس مواد عایق مورد استفاده و طراحی سیستم از نظر اشتعال پذیری متفاوت باشد. مواد عایق مانند پشم معدنی غیر قابل اشتعال هستند و مقاومت در برابر آتش را افزایش می دهند، در حالی که EPS سنتی (پلی استایرن منبسط شده) قابل احتراق است اما می تواند برای بهبود عملکرد آتش سوزی شود. سیستم‌های ETICS بر اساس استانداردهایی مانند EN 13501-1 طبقه‌بندی می‌شوند که نحوه واکنش مواد به آتش، از جمله توانایی آنها در مقاومت در برابر انتشار شعله و تولید دود را ارزیابی می‌کند. نصب صحیح، رعایت قوانین ساختمانی و نگهداری منظم برای اطمینان از حفظ مقاومت سیستم در برابر آتش بسیار مهم است. پوشش ها و لایه های مقاوم در برابر آتش می توانند عملکرد سیستم را بیشتر افزایش دهند.
  • مقاومت در برابر نفوذ خزه و قارچ : این خصوصیت سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎، نیاز به استفاده از زیست ‏کش جهت تمیزسازی را برطرف می‌کند. سیستم‌های نمای اتیکس اغلب شامل پوشش‌های آب‌گریز هستند که همین امر سبب دفع آب و خشک نگه داشتن سطح می‌شود و از رشد بیولوژیکی قارچ‌ها و خزه‌ها جلوگیری می‌کند.
  • سهولت در نصب یا اجرای نمای اتیکس (‏ETICS‏) : نمای اتیکس با توجه به پیش‌ساخته بودن آن ‏فرایند نصب را تسهیل کرده و امکان جابجایی و انصال سریع به زیرلایه‌های مختلف ساختمان را فراهم می‌کند. این سیستم را می‌توان بر روی نماهای موجود در پروژه‌های نوسازی که باعث کاهش تخریب و زمان پروژه می‌شود، اعمال کرد.
  • ظاهر یکنواخت نمای اتیکس (‏ETICS‏) عایق ساختمان با تنوع طرح و رنگ : یکدست بودن و تنوع سیستم عایق ‏حرارتی اتیکس ‏‎(ETICS)‎‏ امکان استفاده از آن در حیطه‌های مختلف را فراهم می سازد.‏ سیستم نمای اتیکس در طیف گسترده‌ای رنگ‌ها از جمله سفید، خاکستری، رنگ‌های خاکی و رنگ‌های سفارشی وجود دارد.
  • سازگاری نمای اتیکس (‏ETICS‏) عایق ساختمان با محیط زیست : سیستم عایق حرارتی ‏EIFS‏ دوستدار محیط ‏زیست محسوب شده و سبب کاهش ردپای کربن می‌شود و اغلب از مواد سازگار با محیطزیست استفاده می‌کند. در سیستم نمای اتیکس اغلب از مواد قابل بازیافت یا با قدرت ضربه‌گیری بالا مانند پشم معدنی استفاده می‌شود که  کاهش مصرف انرژی و انتشار گازهای گلخانه‌ای را به دنبال دارد. لازم به ذکر است این سیستم از استاندارهای ساختمان‌های سبز نیز پشتیبانی می‌کند.
  • ضد رطوبت بودن نمای اتیکس (‏ETICS‏) عایق ساختمان در برابر رطوبت : ضد رطوبت بودن سیستم عایق حرارتی ‏اتیکس ‏‎(ETICS)‎، سبب جلوگیری از نفوذ برف و باران به داخل ساختمان می‌شود.‏ ین سیستم، دارای آب‌بندی بسیار قوی، زهکشی و پوشش‌های سطحی مناسب می‌باشد که از ورود آب و همچنین تخریب مواد جلوگیری می‌کنند.
  • مقاومت نمای اتیکس (‏ETICS‏) عایق ساختمان در برابر نور مستقیم خورشید : سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ برای مقاومت موثر در برابر نور مستقیم خورشید طراحی شده و پوششی مقاوم در برابر اشعه ماورا بنفش ایجاد می‌کند که مانع محو شدن و خراب شدن رنگ در اثر تابش مستقیم نور خورشید می‌شود. به طور کلی، نماهای ETICS تابش خورشید را به خوبی مدیریت کرده و کیفیت زیبایی شناختی و عملکردی خود را حفظ میکنند و در عین حال به بهره‌وری انرژی و کاهش نیازهای تعمیر و نگهداری کمک می‌کنند.
  • کم وزن بودن نمای اتیکس (‏ETICS‏) عایق ساختمان : این ویژگی، دوام و استحکام قابل توجه سیستم عایق حرارتی ‏اتیکس ‏‎(ETICS)‎‏ را در برابر زمین لرزه به همراه دارد. چرا که با ایجاد نمای سبک، وزن لرزه‌ای ساختمان را افزایش ‏نمی‌دهد.‏ به علاوه، ماهیت سبک وزن نماهای ETICS، حمل و نقل و نصب آنها را آسان تر می کند، هزینه های نیروی کار را کاهش می دهد، ساخت و ساز را سرعت می بخشد و بار وارده بر سازه ساختمان را به حداقل می رساند و آنها را برای انواع ساختمان ها و بازسازی ها ایده آل می کند.

کاربردهای نمای اتیکس ‏‎(ETICS)‎‏ عایق ساختمان چیست؟

عموما با توجه به نیاز همه ساختمان‌‌ها به سیستم گرمایشی و سرمایشی در شرایط آب و هوایی مختلف و نقش پررنگ نما در ‏متعادل سازی دمای فضای داخلی، استفاده از یک گزینه مناسب در این راستا اهمیت بسیاری پیدا می‌کند. خوشبختانه سیستم ‏عایق حرارتی اتیکس ‏‎(ETICS)‎، در تمامی ساختمان‌ها قابلیت اجرا دارد. اجرای سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎، نه تنها از ‏نظر عمر ساختمان (نوساز یا نیازمند نوسازی)؛ بلکه از نظر کاربری ساختمان نیز با محدودیتی روبرو نیست و در موارد زیر کاربرد ‏دارد :‏

  • اجرای سیستم عایق حرارتی ‏EIFS‏ در نمای ساختمان‌های مسکونی : بخش قابل توجهی از سوخت و گاز مصرفی ‏به کاربری مسکونی اختصاص دارد. از این رو، در صورت استفاده از نمای عایق حرارتی می‌توان در این زمینه صرفه جویی ‏نمود. سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ به دلیل بهره‌مندی از عملکرد مناسب، قادر است میزان اتلاف انرژی را در ‏ساختمان های مسکونی به خوبی کنترل نماید.‏
  • اجرای سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ در نمای ساختمان‌های تجاری : سیستم عایق حرارتی ‏EIFS، ‏جهت اجرای نمای ساختمان‌های تجاری نیز کاربرد دارد. این ساختمان‌ها که معمولا در طول روز و حتی شب مورد ‏استفاده قرار می‌گیرند؛ نیازمند متعادل بودن دما هستند و در صورت ایجاد مشکل در آسایش حرارتی با اختلال جدی ‏روبرو می‌شوند. سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ به عنوان یک گزینه عایق حرارتی جهت اجرای نما می‌تواند در ‏این راستا مفید واقع شود و مصرف انرژی بناهای تجاری را تا حد ممکن تقلیل دهد.‏
  • اجرای سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ در نمای ساختمان‌های اداری : اکثر ساختمان‌های دارای کاربری ‏اداری در بازه مشخصی از روز فعال بوده و در دیگر ساعات فعالیتی ندارند. از این رو، متعادل نگه داشتن دمای فضای ‏داخلی این ساختمان ها بدون نیاز به سیستم‌های گرمایشی و سرمایشی در ساعات تعطیلی می‌تواند تاثیر پررنگی بر ‏کاهش اتلاف انرژی داشته باشد. دستیابی به این نتیجه با کمک گرفتن از سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ امکان ‏پذیر است.‏
نمای اتیکس-مجموعه پلی‌می
نمای اتیکس

نمای اتیکس ‏‎(ETICS)‎‏ عایق ساختمان مقاوم در برابر ضربه چیست؟

سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ مقاوم در برابر ضربه به نوعی از سیستم عایق حرارتی گفته می‌شود که طراحی آن با ‏استفاده از دو لایه پایه صورت می‌گیرد. نخستین لایه این سیستم، دارای شبکه‌ای از الیاف شیشه یا همان مش فایبرگلاس نوع ‏AR‏ است که در مقایسه با شبکه الیاف مورد استفاده در اتیکس استاندارد، ضخامت بیش‌تری دارد. لایه بعدی نیز شامل همان ‏توری فایبرگلاس اما در ضخامت عادی است. با این تفاصیل، سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎، قابلیت مقاومت در برابر ضربه ‏را کسب می نماید.‏

نمای اتیکس ‏‎(ETICS)‎‏ عایق ساختمان دارای زهکش چیست؟

به نوعی از سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ که عملکرد زهکشی دارد، نمای اتیکس دارای زهکش گفته می‌شود. طراحی این ‏سیستم، به دو نحو انجام می‌شود :‏

  • نوع اول این سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ دارای شیارهای ریز پشت صفحه عایق با حالت عمودی است.‏
  • در نوع دوم نمای اتیکس (‏ETICS‏) عایق ساختمان، از مهار مکانیکی جهت اتصال صفحات به لایه زیرین استفاده ‏می‌شود و به منظور ممانعت از نفوذ هوا، یک لایه بالشتکی در نقش پوشش پشت صفحه عایق جای می‌گیرد.‏

لایه زهکش این نوع سیستم سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ از جنس پلاستیک است و اجرای هر دو نوع باید با استفاده از ‏یک نبشی سوراخ دار پلاستیک انجام گردد. توجه داشته باشید که در ساختمان‌های چند طبقه، باید به ازای تراز هر طبقه از این ‏نبشی استفاده نمود.‏

نمای اتیکس ‏‎(ETICS)‎‏ عایق ساختمان پایه پلیمری ‏‎(PB)‎‏ یا پوشش نرم چیست؟

سیستم عایق حرارتی ‏‎ EIFSپایه پلیمری یا ‏PB، سیستمی است که با بهره‌گیری از ورقه‎ های پلی استایرن منبسط شده به بستر ‏نما متصل می‎گردد. در این سیستم که با عنوان سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ پوشش نرم نیز شناخته می‎شود، ضخامت ‏مجموع پوشش پایه، شبکه الیاف و پوشش نهایی ، حدود 3 میلی متر است و اغلب به صورت مکانیکی به دیوار نگهدارنده متصل می‌شود.‏ طبق نشریه 714، برای اجرای نمای EIFS از نوع PB، ابتدا عایق بر روی سطح لایه هوابند که بر روی دیوار پشتیبان اجرا شده چسبانده می‌شود. نوارهایی که خاصیت چسبندگی دارند در شکاف‌های پشت عایق قرار گرفته و با اعمال فشار روی سطح زیرین چسبانده می‌شود. این صفحات باید به صورت ردیفی چسبانده شوند تا از ایجاد درزهای پیوستگی جلوگیری کنند. کاربرد سیستم‌های PB آسان‌تر است اما مقاومت در برابر ضربه کمتری را نسبت به سیستم‌های ضخیم ارایه می‌دهد.

نمای اتیکس ‏‎(ETICS)‎‏ عایق ساختمان پایه پلیمری اصلاح شده ‏‎(PM)‎‏ یا پوشش سخت چیست؟

سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ پایه پلیمری اصلاح شده که به عنوان سیستم پوشش ضخیم و به اختصار PM شناخته می‌شود، از پلی استایرن ‏اکسترود شده و ترکیبی از سیمان و پلیمرها ساخته شده است که با فایبرگلاس سنگین یا مش فلزی تقویت شده‌است. اتصال این لایه پلی استایرن به بستر نما با کمک پیچ های فولادی با کلاهک پلاستیکی انجام می ‏شود. پوشش پایه در این نوع از سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎، سیمانی پرتلند اصلاح شده و ضخامت اجرایی چیزی در ‏حدود 6 میلی متر در نظر گرفته می شود.‏ سیستم PM درحالیکه محافظت و دوام بیشتری را ارایه می‌دهد، سنگین‌تر و انعطاف‌پذیر تر است و آن را برای محیط‌های تجاری یا صنعتی مناسب می‌کند. کلاهک‌های پلاستیکی به توزیع بار و محافظت از عایق کمک می‌کند.

نسل جدید نمای اتیکس

با توجه به کاربرد بالای نمای اتیکس به عنوان عایق حرارتی در نمای ساختمان‌ها، نسل جدیدی به منظور بهبود عملکرد حرارتی و صوتی طراحی شده‌است. یکی از این سیستم‌های نوین، نمای اتیکس با مش تقویت شده پلاستیکی می‌باشد. پلاستیک برخلاف توری شیشه‌ای، به دلیل قلیایی بودن پوشش پایه که حاوی سیمان پرتلند است، آسیب نمی‌بیند. در مقابل توری شیشه‌ای می‌تواند در طول زمان به این قلیایی بودن ضعیف شود. با این حال نقطه ضعف مش پلاستیکی این است که بیشتر از شیشه کشیده می‌شود و سطح یکسانی از مقاومت را ارایه نمی‌دهد.

طراحی نمای اتیکس چگونه است؟

به منظور طراحی سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ یا نمای ‏EIFS‏ باید از ضوابط، استانداردها و دستورالعمل‌های مرتبط ‏تبعیت نمود. اهمیت این موضوع به قدری است که غفلت از آن بر عملکرد و ماندگاری نما تاثیر منفی به همراه خواهد داشت. ‏ضوابط مرتبط با طراحی سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎، در آیین نامه‌ها و نشریات ارائه شده و قابل دسترسی هستند. ‏مستندات مذکور به کارشناسان این حیطه کمک می‌کنند تا طراحی سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ را به شکل صحیح و ‏استاندارد انجام دهند. از جمله نشریات مرجع جهت طراحی نمای اتیکس (‏ETICS‏) عایق ساختمان می‌توان به نشریه ۷۱۴ ‏سازمان برنامه و بودجه و مبحث ۱۹ مقررات ملی ساختمان اشاره نمود که شامل دستورالعمل‌های طراحی این سیستم است و ‏کلیه نکات لازم را در بر دارد.

اجرای نمای اتیکس چگونه است؟

اجرای استاندارد و اصولی سیستم نمای عایق حرارتی اتیکس ‏‎(ETICS)‎‏ در گرو تبعیت از ضوابط و ترتیب مراحلی است که توسط ‏نهادهای ذی ربط ارائه شده‌اند. با توجه به این که اجرای سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ نیازمند برخورداری از تخصص و ‏تجربه است؛ تنها در صورت نصب توسط افراد دارای صلاحیت می‌توان کیفیت لازم و ماندگاری آن را تضمین نمود.‏

اجرای نمای اتیکس (‏ETICS‏) عایق ساختمان، در مرحله نخست با کمک چسب مخصوص آغاز می‌گردد. بدین شکل، بستر مورد ‏نیاز جهت اتصال لایه‌های عایق فراهم می‌شود. پس از این مرحله، نوبت به کار گذاشتن لایه‌های عایق روی سطح دیوار می‌رسد. ‏در این مرحله از اجرای سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎، صفحات عایق به شکل ردیفی در جای خود قرار می گیرند تا از ‏شکل گرفتن درزهای پیوستگی ممانعت به عمل آید. انجام این عملیات بستگی به نوع نما (پوشش نرم یا سخت) دارد. به منظور ‏کسب نتیجه قابل قبول از نظر کیفت سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎، باید کلیه مراحل مذکور با دقت و صحت به اجرا ‏برسند. پس از کار گذاشته شدن لایه‌های عایق حرارتی از یک لایه اندود سیمانی به عنوان پوشش پایه استفاده می‌شود و ‏بلافاصله، شبکه الیاف شیشه یا مش فایبرگلاس مقاوم به قلیا بر روی این اندود قرار می‌گیرند.. بعد از خشک شدن سطح، ‏آسترکشی صورت می‌گیرد و در آخرین مرحله، پوشش نهایی کل مجموعه نمای اتیکس (‏ETICS‏) عایق ساختمان را در بر ‏می‌گیرد. پوشش نهایی مورد استفاده در سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ دارای تنوع رنگی و متناسب با شرایط قابل ‏استفاده است.‏

هزینه اجرای سیستم نمای اتیکس عایق حرارتی در ساختمان چقدر است؟

مسلما هزینه پروژه از مهم‌ترین معیارهای کارفرما در عملیات ساخت و ساز است و اجرای سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ ‏نیز مانند دیگر عملیات، هزینه در بر دارد. با در نظر گرفتن این که این سیستم دارای چند لایه است، نمی‌توان آن را در زمره ‏ارزان‌ترین گزینه‌های نماسازی قرار دارد؛ اما اگر عملکرد سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ را در دراز مدت مد نظر قرار دهیم، ‏با توجه به مزایای ویژه‌ای که سیستم نمای ‏EIFS‏ دارد، اجرای آن از نقطه نظرهای مختلفی مقرون به صرفه تمام می‌شود. و اما می ‏رسیم به عواملی که هزینه اجرای سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ را تحت تاثیر قرار می‌دهند :‏

  • نوع سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ : از مهم ترین عواملی است که قیمت سیستم عایق حرارتی ‏EIFS‏ را ‏تعیین می‌کند. نمای اتیکس، می‌تواند پایه پلیمری، پایه پلیمری اصلاح شده، دارای سیستم زهکشی یا مقاوم در برابر ‏ضربه باشد و اجرای آن با توجه به این خصوصیات، هزینه متفاوتی در پی خواهد داشت.‏
  • نوع مصالح به کار رفته در سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ : نوع و کیفیت ساخت مصالحی که جهت اجرای ‏نمای اتیکس به کار می‌روند، باعث تغییر هزینه اجرای این سیستم می‌شود و بر این اساس، در صورت بهره گیری از ‏مصالح مرغوب، مسلما هزینه نصب نمای اتیکس بالاتر و متناسب با آن نیز عملکرد بهتری را ارائه می‌دهد.‏
  • قیمت روز مصالح مصرفی در سیستم عایق حرارتی اتیکس ‏‎ (ETICS)‎‏: بدیهی است که قیمت مصالح مورد استفاده ‏در اجرای سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ بر هزینه این اجرا موثر واقع می‌شود. قیمت هر یک از مصالح مصرفی ‏در سیستم اتیکس بسته به نوسانات نرخ ارز متغیر و به همین ترتیب، هزینه اجرای اتیکس نیز متغیر است.‏
  • تجهیزات و لوازم مورد استفاده در اجرای سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ : بسته به ابزاری که جهت ‏نصب نمای اتیکس مورد استفاده قرار می‌گیرند، هزینه اجرا ممکن است متغیر باشد.‏
  • دستمزد و میزان تخصص تیم اجرای سیستم عایق حرارتی اتیکس ‏‎ (ETICS)‎‏: اکیپی که عهده دار فرایند نصب ‏سیستم عایق حرارتی ‏EIFS‏ در نمای خارجی ساختمان هستند، بسته به شرایط و پیچیدگی پروژه، تعداد افراد فعال، ‏تخصص آن‌ها و نیز اضافه شدن خصوصیاتی چون مقاومت در برابر ضربه یا زهکشی به سیستم، دستمزد متفاوت دریافت ‏می‌کنند. این در هزینه نهایی اجرای عایق حرارتی اتیکس در نمای خارجی ساختمان، بسیار موثر است.‏
  • ابعاد نما : طبیعتا به هر میزان که تعداد طبقات ساختمان بیش‌تر و ابعاد آن بزرگ‌تر باشد، نما نیز سطح گسترده‌تری ‏پیدا می‌کند و بر همین اساس، هزینه اجرای سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ نیز افزایش می‌یابد.‏
  • جزییات نما : هزینه اجرای سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ با توجه به دیتیل اجرایی نما متغیر است. هر چه نما ‏دارای جزییات بیش‌تری باشد، مسلما این هزینه نیز بیش تر خواهد بود.‏

مدت زمان اجرای نمای اتیکس عایق حرارتی در ساختمان چقدر است؟

زمان فاکتور دیگری است که در امر مدیریت پروژه‌های ساختمانی نقش کلیدی ایفا می‌کند. بنابراین، بدیهی است که تکمیل ‏پروژه در مدت زمان کوتاه‌تر به عنوان یک دغدغه شناخته شود. با وجود این که نمی‌توان برای فرآیند اجرای سیستم عایق حرارتی ‏اتیکس ‏‎(ETICS)‎‏ زمان معینی در نظر گرفت؛ شناخت عواملی که بر این مدت زمان تاثیر دارند می‌تواند مفید واقع شده و به برنامه ‏ریزی بهتر کمک کند. عوامل موثر بر زمان اجرای نمای ‏EIFS‏ عایق ساختمان عبارتند از :‏

  • پیچیدگی پروژه : با توجه به پیچیدگی‌های طرح پروژه، مدت زمان لازم جهت اجرای سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ متغیر است. به هر میزان که این پیچیدگی‌ها بیش‌تر باشند، زمان بیش‌تری نیز برای نصب نمای اتیکس مورد ‏نیاز است.‏
  • ابعاد نما : بزرگ بودن نمای ساختمان به معنی زمانبر بودن فرآیند اجرای آن است. اجرای نمای اتیکس (‏ETICS‏) عایق ‏ساختمان در ساختمان‌های بزرگ‌تر، مسلما مدت زمان اجرا به مراتب بیش‌تری می‌طلبد.‏ اگرچه به دلیل پیش ساخته بودن این سیستم عایق فرایند نصب آن بسیار راحت تر از سایر روش‌های مورد استفاده در نما می‌باشد.
  • نوع سیستم عایق حرارتی اتیکس ‏‎ (ETICS)‎‏: با توجه به این که سیستم عایق حرارتی ‏EIFS، با روش‌های گوناگون ‏قابل اجرا است، بسته به نوع نمای انتخابی و برخورداری از خصوصیاتی چون ضد ضربه یا دارای زهکش بودن، فرآیند ‏نصب ممکن است طولانی‌تر شود.‏
  • استفاده از ابزار و تجهیزات پیشرفته در اجرای سیستم عایق حرارتی اتیکس ‏‎ (ETICS)‎‏: امروزه با کمک گرفتن ‏از ابزار و تجهیزات پیشرفته، می‌توان فرآیند اجرای عملیات مختلف ساختمانی را در مدت زمان کوتاه‌تری به پایان رساند. ‏اجرای سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ نیز با کمک تجهیزات پیشرفته سریع‌تر پیش می‌رود.‏
  • تخصص و تعداد افراد تیم اجرای سیستم عایق حرارتی اتیکس ‏‎ (ETICS)‎‏: متخصص بودن تیم اجرا عامل تسریع ‏عملیات اجرای نمای اتیکس است. از سوی دیگر، بدون شک تعداد افراد مشغول به کار در فرآیند نصب سیستم عایق ‏حرارتی اتیکس ‏‎(ETICS)‎‏ به یک عامل تعیین کننده دیگر در زمینه تخمین مدت زمان اجرا منظور می‌شود. اگر تعداد ‏نیروهای اعزام شده جهت نصب بیش‌تر باشد، امکان اجرای نمای اتیکس (‏ETICS‏) عایق ساختمان در زمان کوتاه‌تر ‏وجود دارد.‏

کلام پایانی

با در نظر داشتن این که نمای ساختمان، مهم‌ترین بخشی است که در معرض تغییرات آب و هوای بیرون قرار دارد، عایق کردن آن ‏نقش بسیار مهمی در عملکرد حرارتی ساختمان و تامین آسایش کاربران دارد. همان طور که در این مطلب خواندید، سیستم عایق ‏حرارتی اتیکس ‏‎(ETICS)‎‏ یا نمای اتیکس (‏ETICS‏) عایق ساختمان یک نمای نوین با خصوصیات و مزایای ویژه است. این مزایا را ‏می‌توان در عایق بودن در برابر حرارت و صوت، مقاومت در برابر حریق، مقاومت در برابر رطوبت، کم وزن بودن، سادگی فرآیند ‏نصب، تاب آوری در برابر زلزله و عدم تغییر رنگ در اثر تابش نور خورشید و… خلاصه نمود. سیستم عایق حرارتی ‏EIFS، در تنوع ‏قابل توجهی عرضه می‌شود و بسته به نظر طراح و شرایط پروژه قابل استفاده است. استفاده از نمای اتیکس (‏ETICS‏) عایق ‏ساختمان، مطابق با آیین نامه‌ها و نشریات مرتبط با صنعت ساخت و ساز مورد تایید قرار گرفته است. دستورالعمل‌های لازم جهت ‏طراحی و اجرای سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎‏ نیز به شکل اصولی و دقیق توسط نهادهای ذی ربط ارایه شده است. این نوع از سیستم عایق ساختمان با داشتن برتری نسبت به نمای سیمانی عادی، گزینه بسیار مناسبی جهت اجرای پوسته بیرونی ‏همه ساختمان هاست و با بهره مندی از لایه‌های چندگانه، سبب بهره وری بالا در مصرف انرژی می‌شود. علاوه بر این، سیستم ‏عایق حرارتی اتیکس ‏‎(ETICS)‎‏ دارای ماندگاری بالاست و در صورت اجرای اصولی می‌تواند تا مدت‌ها عملکرد حرارتی ساختمان را ‏به شکل صحیح تضمین کند. در نتیجه، شکی وجود ندارد که استفاده از این فناوری نوین، یعنی سیستم عایق حرارتی اتیکس ‏‎(ETICS)‎، گزینه‌ای مناسب برای نماسازی ساختمان شماست.‏

5/5 - (2 امتیاز)

سوالات متداول

نمای اتیکس، یک سیستم عایق حرارتی بیرونی برای ساختمان‌ها می‌باشد که با ترکیب لایه‌های عایق و پوشش‌های محافظ، مصرف انرژی را کاهش می‌دهد و علاوه بر حفاظت در برابر تغییرات جوی به بهبود زیبایی ظاهری ساختمان کمک می‌کند.

.این سیستم عایق حرارتی از سه بخش اصلی عایق، بخش مسلح کننده و پوشش نهایی تشکیل شده است که در بخش عایق معمولا از یونولیت و پشم سنگ، بخش مسلح‌کننده از مش یا شبکه الیاف و بخش پوشش نهایی آن از موادی مانند چوب ، آجر لعاب‌دار و انواع اندود تشکیل شده‌است

نمای اتیکس عایق ساختمان در برابر ضربه- نمای اتیکس دارای زهکش- نمای اتیکس پایه پلیمری(PB)- نمای اتیکس پایه پلیمری اصلاح شده(PM)

کلیه دستورالعمل‌های طراحی سیستم عایق حرارتی اتیکس در مبحث 19 مقررات ملی ساختمان و نشریه 714 سازمان برنامه و بودجه قابل مشاهده است.

.قیمت گذاری نمای اتیکس به پارامترهایی از جمله نوع مصالح به کار رفته، دستمزد و میزان تخصص تیم اجرایی، ابعاد نما و... بستگی دارد
