وال مش دیوار (wallmesh) جایگزین وال پست فلزی

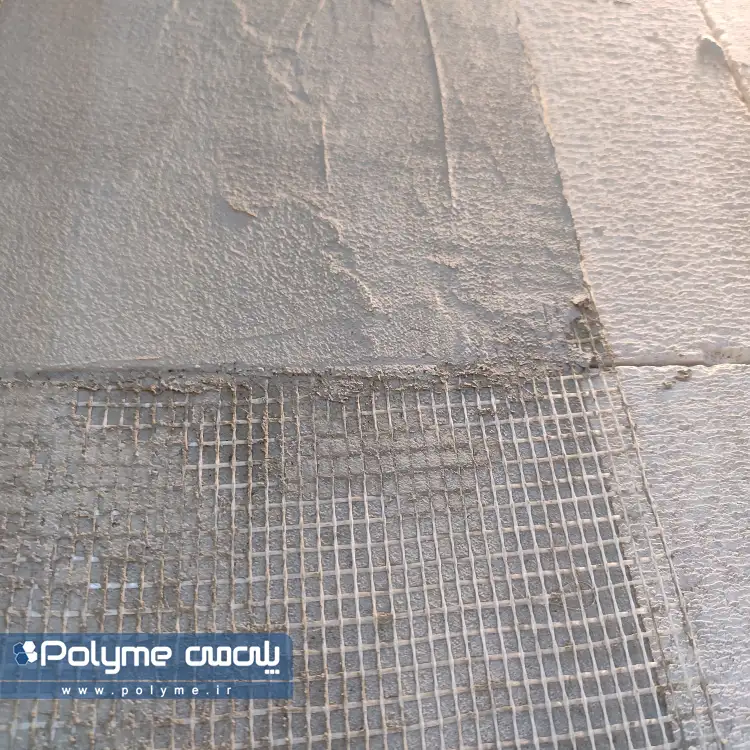

وال مش دیوار (wallmesh) چیست؟

وال مش، راه‌حل جدید برای تقویت دیوارهای غیرسازه‌ای و فناوری نوین ترکیب مش و شبکه‌های الیافی با ملات گچ یا سیمانی برای تقویت و مهار دیوارها است که بر پایه کامپوزیت‌های سیمانی مسلح شده با پارچه (FRCM) عرضه می‌شود. روش وال مش برای نخستین بار در پیوست شش استاندارد 2800 تحت عنوان «مسلح کردن دیوار با شبکه الیاف» معرفی گردید و به عنوان یکی از روش‌های مدرن برای تقویت دیوارها در ساختمان‌های بتنی و فولادی شناخته می‌شود.

والمش به منظور تثبیت سطوح عمودی ناپایدار طراحی شده که به پوشش‌دهی و جلوگیری از ترک‌خوردگی کمک می‌کند. این سیستم از توری انعطاف‌پذیر ساخته شده از رشته‌های خاصی از الیاف شیشه تشکیل شده است و هنگام قرار گرفتن در ملات پایه مرطوب، استحکام فوق‌العاده‌ای را ارائه می‌دهد. این فناوری توانسته به‌سرعت به جایگاه قابل توجهی در بازار صنعت ساختمان دست یابد و در پروژه‌های مختلفی مانند مسکن ملی به عنوان گزینه‌ای موثر مورد استفاده قرار گیرد.

یکی از مزایای اصلی والمش در مقایسه با روش‌های سنتی مانند وال پست، کاهش هزینه‌ها و سهولت در اجراست. استفاده از مصالحی مانند مش و پلاستر موجب افزایش سرعت اجرا و کاهش هزینه‌های کلی پروژه می‌شود. بنابراین، این روش به عنوان یک راهکار اقتصادی و کارآمد در پروژه‌های ساختمانی جایگزین وال پست شده است.

اساس این روش، سیستم FRCM است که در آن از کامپوزیت مسلح شده برای مهار دیوارها استفاده می‌شود. به طور دقیق‌تر، سیستم وال مش متشکل از یک لایه مش فایبرگلاس است که با دو لایه پلاستر گچی یا سیمانی پوشانده می‌شود. اجرای فایبرگلاس توری شکل روی سطح دیوار از هر دو طرف، باعث می‌شود دیوار انسجام و یکپارچگی خود را هنگام وارد شدن بارهای جانبی حفظ کند. به این ترتیب حتی با وقوع زلزله یا طوفان، خبری از ترک خوردگی‌های بسیار عمیق و ریزش دیوار نخواهد بود. به عبارتی دیگر، این سیستم، نیروهای وارد شده بر دیوار را به اسکلت اصلی ساختمان منتقل می‌کند و مانع از آسیب‌های جدی می‌گردد.

5 کاربرد مهم وال مش که شاید ندانید!

وال مش به عنوان سیستم موثر برای مهار دیوارها، در پروژه‌های ساختمانی مختلف کاربردهای گسترده‌ای دارد. این سیستم به طور خاص برای دیوارهای داخلی و خارجی طراحی شده و به بهبود پایداری دیوارهای غیرباربر کمک می‌کند.

• تقویت دیوارهای غیرباربر
• افزایش پایداری و مقاومت دیوارها در برابر نیروهای جانبی
• کاربرد در انواع ساختمان‌های مسکونی چندطبقه، مدارس و مراکز آموزشی، بیمارستان‌ها، مراکز خرید، پروژه‌های انبوه‌سازی
• کاربرد در پروژه‌های خاص برای مثال پس از حادثه ساختمان پلاسکو، از والمش برای تقویت دیوارها و افزایش پایداری در پروژه‌های بازسازی استفاده شد.
• سیستم مهار دیوار در ساختمان‌های شهری به ویژه در پروژه‌های بزرگ و خاص

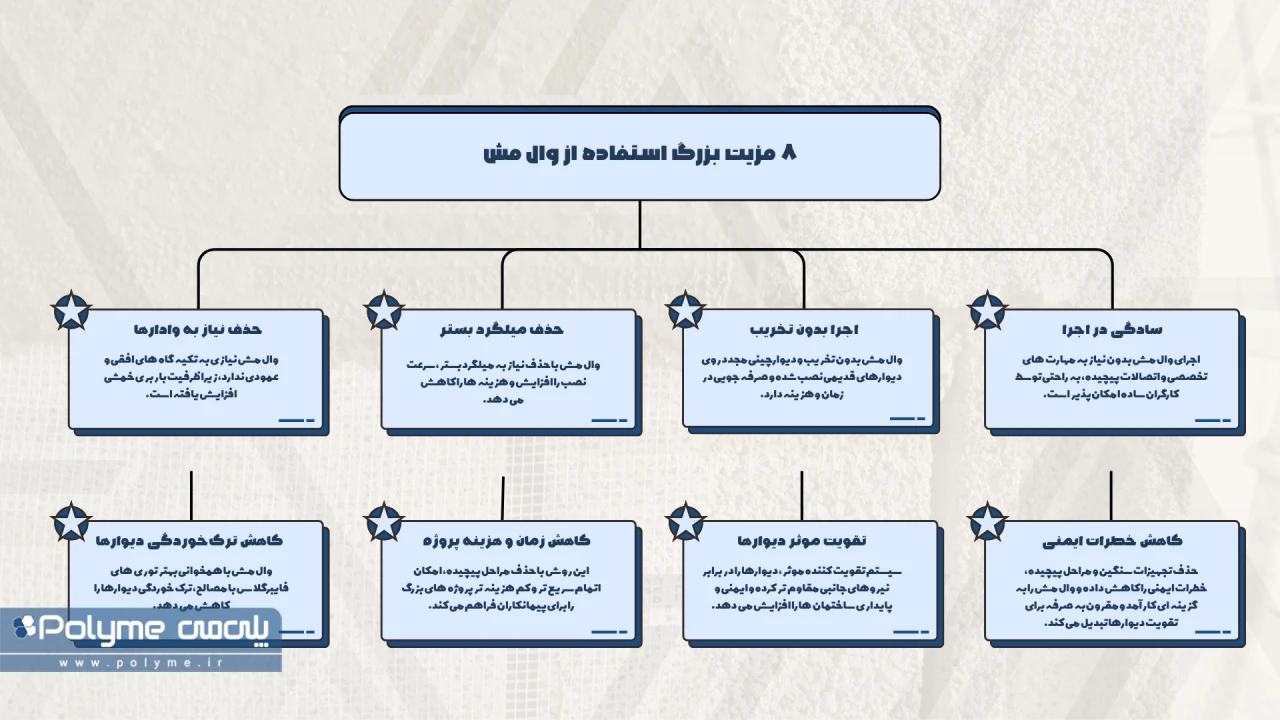

با 8 مزیت استفاده از والمش آشنا شوید!

استفاده از سیستم وال مش به‌عنوان راهکار نوین در تقویت دیوارها، مزایای متعددی به همراه دارد که به کیفیت و کارایی پروژه‌های ساختمانی کمک می‌کند. در ادامه به مهم‌ترین مزایای این سیستم اشاره می‌شود:

1. حذف نیاز به وادارها: وال مش نیازی به وادارهای افقی و عمودی ندارد. این تکیه‌گاه‌ها در سیستم وال پست برای مهار دیوار در برابر نیروهای خارجی مانند باد و زلزله استفاده می‌شوند، اما در والمش با افزایش ظرفیت باربری خمشی دیوار این نیاز برطرف شده است.
2. حذف میلگرد بستر: در روش‌های سنتی، نصب میلگرد بستر برای تقویت دیوار زمان‌بر و هزینه‌بر است. وال مش با حذف این نیاز، سرعت و کارایی نصب را افزایش و هزینه‌های پروژه را کاهش می‌دهد.
3. اجرا بدون تخریب: وال مش به‌طور مستقیم روی دیوارهای موجود در ساختمان‌های قدیمی نصب می‌شود، بدون اینکه نیازی به تخریب و دیوارچینی مجدد باشد. این ویژگی موجب صرفه‌جویی در زمان و هزینه خواهد شد.
4. سادگی در اجرا: اجرای وال مش به دلیل عدم نیاز به مهارت‌های تخصصی، برای کارگران ساده نیز امکان‌پذیر است. این سیستم با استفاده از لایه‌ای از پلاستر و مش فایبرگلاس به‌راحتی نصب می‌شود و نیازی به اتصالات پیچیده ندارد.
5. کاهش ترک‌خوردگی دیوارها: تفاوت در ضریب انبساط حرارتی بین مصالح در سیستم وال پست می‌تواند منجر به ترک‌خوردگی دیوارها شود. در والمش، توری‌های فایبرگلاس با سایر مصالح همخوانی بهتری دارند و این موضوع به کاهش ترک‌خوردگی پس از نازک‌کاری کمک می‌کند.
6. کاهش زمان و هزینه پروژه: با حذف مراحل پیچیده، والمش به پیمانکاران این امکان را می‌دهد که پروژه‌ها را سریع‌تر و با هزینه کمتری به‌ویژه در پروژه‌های بزرگ به اتمام برسانند.
7. تقویت موثر دیوارها: به‌عنوان سیستم تقویت‌کننده موثر، دیوارها را در برابر نیروهای جانبی مقاوم‌تر می‌کند و باعث افزایش ایمنی و پایداری ساختمان‌ها می‌شود.
8. کاهش خطرات ایمنی: حذف تجهیزات سنگین و مراحل پیچیده، خطرات ایمنی را کاهش می‌دهد. با توجه به این مزایا، وال مش به‌عنوان گزینه کارآمد و مقرون‌به‌صرفه برای تقویت دیوارها در پروژه‌های ساختمانی شناخته می‌شود، به‌ویژه در شرایطی که نیاز به صرفه‌جویی در هزینه و زمان وجود دارد.

ویژگی های سیستم وال مش استاندارد

قبل از خرید وال مش، آشنایی با ویژگی‌های استاندارد این سیستم اهمیت زیادی دارد. به همین منظور، ضوابط موجود در آخرین ویرایش نشریه شماره 714 به عنوان منبع اصلی بررسی می‌شود.

طبق این ضوابط، در استفاده از پلاستر سیمانی، توری والمش استاندارد باید از الیاف شیشه مقاوم به قلیا تشکیل شده باشد. این الیاف باید دارای مقاومت تسلیم بالای 1000 مگاپاسکال باشند. توری به کار رفته در این سیستم، از یک ساختار شبکه‌ای متشکل از نخ‌های ممتد و به هم پیوسته تشکیل شده که علاوه بر مقاومت کششی بالا در هر دو جهت، دارای مقاومت شیمیایی مطلوب نیز هست. فاصله بین چشمه‌ها در این شبکه باید بین 5 تا 10 میلی‌متر باشد.

در محیط‌های سیمانی با pH بالای 12.5، الیاف شیشه ممکن است تحت تاثیر قلیا قرار گرفته و مقاومت خود را از دست بدهند. به همین دلیل، استفاده از الیاف شیشه مقاوم به قلیا (AR) که حداقل 16 درصد زیرکونیا دارند، ضروری است. برای تایید کیفیت توری وال مش استاندارد، آزمون‌هایی نظیر تعیین مقاومت کششی، درصد زیرکونیا و مقاومت به قلیا اجرا می‌شود.

در بخش پلاستر سیمانی، نسبت ترکیب سیمان به سنگدانه باید 1 به 2 باشد و استفاده از پوزولان‌ها به عنوان جایگزین بخشی از سیمان نیز مجاز است. حداکثر اندازه سنگدانه نباید بیشتر از نصف فاصله بین چشمه‌ها باشد. بر اساس نشریه 714، حداقل مقاومت پلاستر برای وال‌مش باید 30 مگاپاسکال باشد، که به انتخاب مصالح استاندارد برای این سیستم اهمیت می‌دهد. توجه به این ویژگی‌ها و انتخاب مواد مناسب، تضمین‌کننده عملکرد موثر و دوام بالای سیستم وال مش در پروژه‌های ساختمانی خواهد بود.

نقش وال پست در ساختمان چیست؟

وال پست یک نوع نگهدارنده دیوار محسوب می‌شود. این محصول در کارگاه و از قوطی و نبشی تولید می‌شود. همینطور طول های مشخصی برای آن در نظر گرفته شده است. البته گاهی نیز به اسم وادار شناخته می‌شود. این نگهدارنده حالت غیر سازه ای دارد. در واقع یکپارچه سازی و مهار و همبستگی دیوار به واسطه اسکلت سازه صورت می‌گیرد.

در نهایت نیز افزایش استحکام دیوار فراهم می‌شود. استفاده از این نگهدارنده سبب می‌شود که دیوار بتواند نیروهایی که ناشی از وزن خود هستند را مهار نماید. این سیستم یک نوع کمک کننده به دیوار سازه است. در واقع به واسطه این نگهدارنده دیوار می‌تواند فشار و ضربه های ناشی از زلزله و باد و طوفان را تحمل کند. این سازه می‌تواند نیرو را از دیوار به سمت چارچوب سازه یا فریم منتقل سازد.

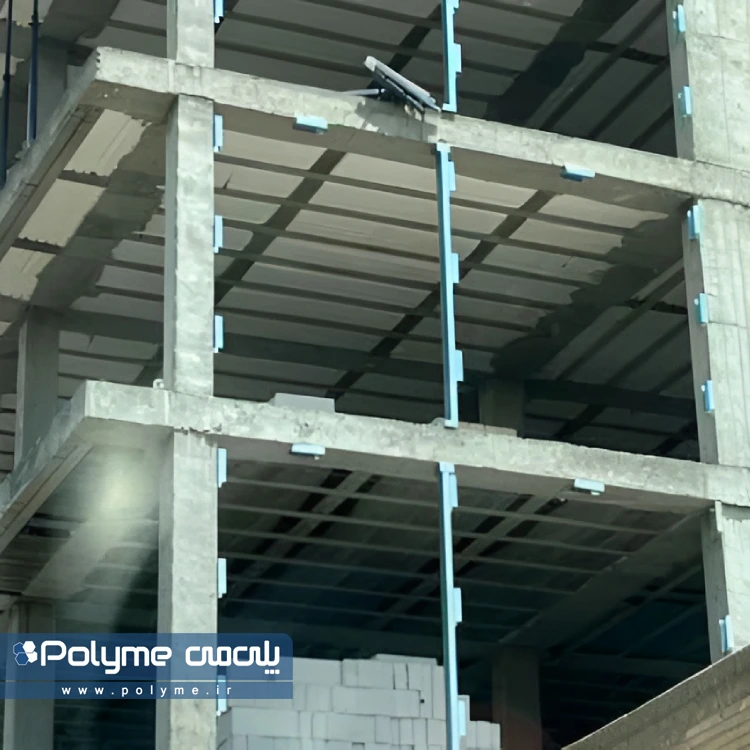

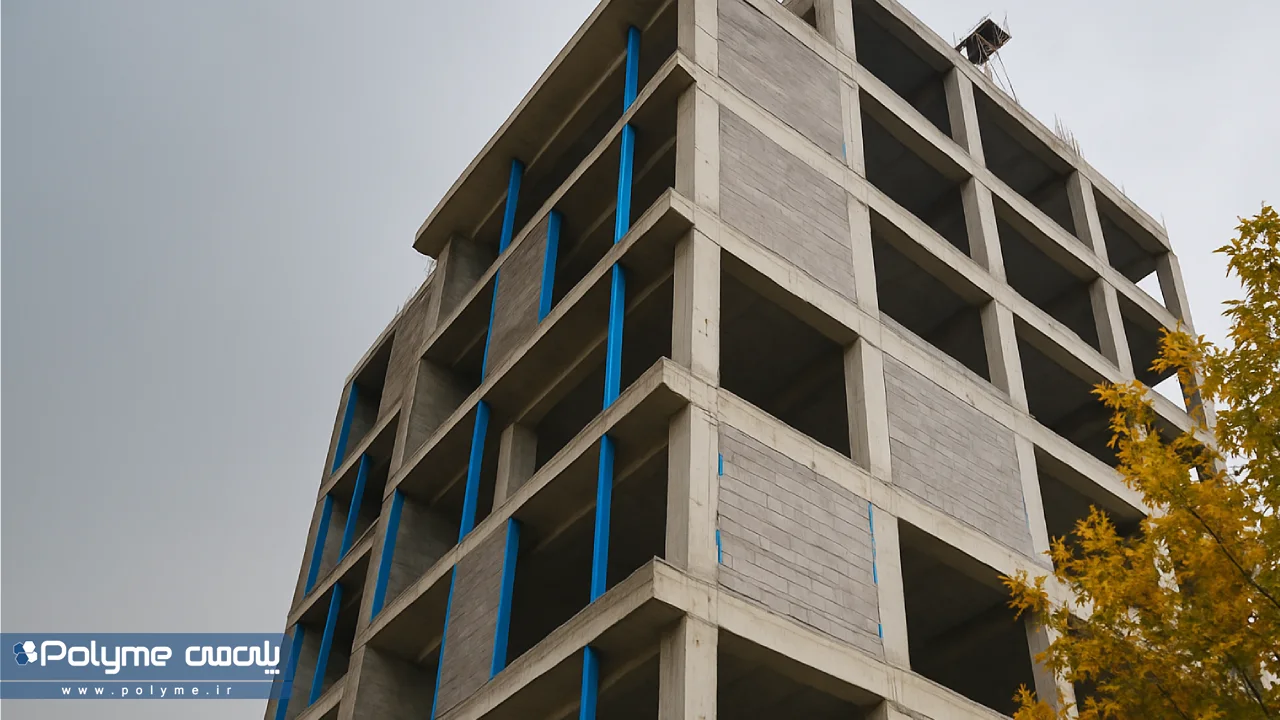

چرا وال پست سنتی و فلزی منسوخ شده است؟

وال پست‌های سنتی، بر خلاف وال مش‌ها، سال‌های زیادی است برای تقویت سازه‌های مختلف مورد استفاده قرار می‌گیرند. مطالعه روی زلزله اخیر کرمانشاه نشان داد که این دسته از وال پست‌ها به دلیل محدودیت‌هایی که دارند قادر نیستند استحکام کافی را در ساختمان‌ها ایجاد کنند. از جمله این محدودیت‌ها و معایب می‌توان به موارد زیر اشاره داشت:

ضعف در اتصالات

به طور کلی وال پست‌های سنتی متشکل از وادارهای افقی و عمودی هستند که در فواصل مشخص به اسکلت اصلی ساختمان و پلیت‌ها متصل می‌گردند. این اتصال ممکن است به شکل‌های متفاوت باشد. آنچه اهمیت دارد، شیوه اتصال است که باید متناسب با متریال به کار رفته و کاربرد مورد نظر انتخاب گردد.

در برخی موارد میلگردها تنها با یک اتصال جوشی کوتاه به سازه اتصال می‌یابند. این نوع اتصالات به اندازه کافی ایمن نیستند و در زمان زلزله به راحتی می‌شکنند. این مشکل در والمش ها وجود ندارد، زیرا در این نوع وال پست خبری از اتصالات متعدد و پیچیده نخواهد بود.

فرآیند طراحی و اجرای پیچیده و پر از جزئیات

پیچیدگی زیاد همیشه می‌تواند دردسرآفرین باشد. در مورد وال پست‌های سنتی نیز این مسئله صدق می‌کند. این سیستم از مراحل طراحی تا اجرا دارای پیچیدگی‌ها و جزئیات زیادی است. عدم توجه به یکی از این جزئیات می‌تواند کل کار را با مشکل مواجه سازد.

در حالی که این مشکل در مورد والمش‌ها وجود ندارد. به عنوان نمونه، استفاده از ناودانی‌ها و مقاطع بالدار برای مهار خارج از صفحه دیوار، اهمیت بسیار زیادی دارد، اما در بسیاری از موارد این مسئله جدی گرفته نمی‌شود. عدم استفاده مناسب و بجا از ناودانی‌ها و مقاطع مورد نیاز می‌تواند ایمنی ساختمان را تضعیف کند.

اجرای زمانبر، دشوار و تخصصی

یکی از دلایلی که باعث شده است استفاده از وال پست‌های فلزی قدیمی منسوخ شود، فرآیند اجرای زمان‌بر آن است. از آن‌جایی که پیچیدگی‌های طراحی و اجرای این روش زیاد است، طبیعی است که زمان زیادی برای نصب آن لازم خواهد بود. در صورتی که وال مش‌ها در مدت زمانی بسیار کوتاه روی دیوارها نصب می‌شوند.

این سیستم به شکل نواری اجرا می‌شود. والمش دیوار بهترین گزینه برای وادارهای عمودی هستند و از قیمت مناسبی برخوردارند.

دقت کنید که از دیوارهای داخلی نیز محافظت می‌کنند و سبب افزایش استحکام دیوار می‌شوند. برای نصب وال مش دیوار نیاز است که ضوابط و نقشه به درستی رعایت شود. همینطور نیاز است در جایگاه مشخص خود قرار بگیرد. در این سیستم ، نوار مش فایبرگلاس با استفاده از پلاسترهای سیمانی یا گچی بر روی دیوار نصب می‌گردد.

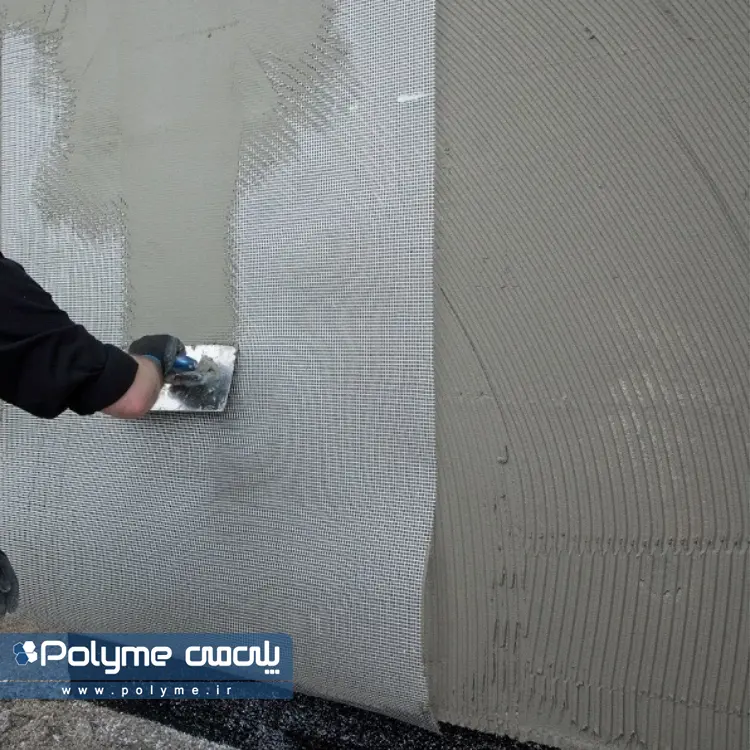

مزایای وال مش چیست؟

وال مش دیوار سبب می‌شود که مشکل ترک خوردگی دیوار برطرف شود. از سوی دیگر از جمع شدگی ملات روی دیوار نیز جلوگیری می‌شود.

این نوع وال پست در برابر حرارت بسیار مقاوم است و همینطور در برابر خوردگی نیز مشکلی نخواهد داشت. مش فایبرگلاس مورد استفاده در این سیستم بسیار مقاوم بوده و در محیط های قلیایی مثل محیط های سیمانی دوام زیادی دارد.

مقاومت بالای اجرایی این مش فایبرگلاس مقاوم به قلیا در برابر کشش و سازگاری با پلاسترهای گچی و سیمانی سبب شده تا یک محصول ارزشمند محسوب شود. اما اگر بخواهیم به شکل دیگری مزایای والمش دیوار را بررسی کنیم شاید بهتر باشد نگاه دقیق تری داشته باشیم.

• امکان اجرا بر روی انواع دیوار (دیوار بلوک سیمانی، هبلکس، سفالی، آجری و…)
• وال مش سبب می‌شود که حرکت خارج از صفحه دیوار صورت نگیرد. در واقع ایستایی آن تضمین شده است.
• از سوی دیگر والمش دیوار از ساختمان ها و سازه ها در برابر عوامل محیطی مخرب تا حد زیادی محافظت می‌کند و سبب می‌شود که ضرر و خسارت مالی کمتری رویت شود.
• در یک مقایسه ساده متوجه خواهیم شد که حداقل 50 درصد صرفه جویی در هزینه برای این محصول در مقایسه با وال پست های فلزی مرسوم وجود دارد و سبب می‌شود که هزینه ها کاهش پیدا کنند. وال مش دیوار قیمت ارزانتری دارد.
• به واسطه وال مش دیوار دیگر نیازی به وال پست های میانی نیست. این نگهدارنده همه وادارهای قائم را حذف می‌کند. همینطور دیگر نیازی به هشتی گیرهای تقاطع دیوارها نخواهد بود.
• تست های لرزه ای بر روی این محصول صورت گرفته و مشخص شده است که عملکرد آن در تست های لرزه ای به نمونه های سنتی بسیار بهتر است. کلا ترک خوردگی دیوار تا حد زیادی کاهش پیدا می‌کند.
• این سیستم با طبیعت سازگاری بیشتری دارد.
• شرایط انبارداری مصالح مورد استفاده در این سیستم، چندان پیچیده نیست.
• وال مش‌ها (wallmesh) وزن سبکی دارند و به راحتی قابل حمل هستند.
• توری‌های فایبرگلاس با انواع مختلف مصالحی که در ساخت بنا به کار می‌روند سازگار هستند.

نکات مهم در انتخاب مصالح وال مش

برای انتخاب مصالح مناسب مطابق با ضوابط پیوست شش استاندارد 2800، نکات زیر باید رعایت شود:

اگر پلاستر از جنس سیمان باشد، استفاده از الیاف شیشه مقاوم به قلیا (AR-glass) با مقاومت تسلیم بیش از 1000 مگاپاسکال توصیه می‌شود.
در صورت استفاده از پلاستر گچی، می‌توان از الیاف شیشه E-glass با همان مقاومت مجاز استفاده کرد.
در اجرای نواری وال مش، حداقل مقدار الیاف مورد نیاز 100 گرم بر مترمربع و برای مهار دیوار به روش سرتاسری، 50 گرم بر مترمربع است.

اجزای تشکیل دهنده والمش کدام است؟

وال مش دیوار از مش فایبرگلاس مقاوم به قلیا، پلاستر سیمانی، گچی و همینطور سایر اجزای خاص استفاده می‌کند. به این ترتیب شناسایی هر یک کمک می‌کند تا این محصول انتخاب کاملاً حرفه ای محسوب شود.

نوار وال مش یا مش فایبرگلاس چیست؟

در بررسی وضعیت وال مش دیوار به موضوع مش فایبرگلاس برخوردیم که جا دارد در مورد آن صحبت کنیم. مش فایبرگلاس یک نوع مش کامپوزیت شیشه محسوب می‌شود و در سیستم مقاوم در برابر مواد قلیایی مناسب است.

این نوار یا مش ها نوعی توری هستند که برای اجرای وال پست دیوارهای ساختمان بتنی و فولادی استفاده می‌شوند. از مهمترین ویژگی های این نوار می‌توان به انعطاف پذیری بالا، چسبندگی مناسب و سطح مقاومت کششی بالا اشاره کرد. مقاومت این نوارها در برابر محیط قلیایی و بازی بالا است.

مش فایبرگلاس یک توری بسیار ایده آل در صنعت ساخت و ساز و ساختمان شناخته می‌شود. از این محصول در اجرای وال مش دیوار و یا کامپوزیت FRCM استفاده می‌شود. در واقع سبب می‌شود که کنترل ترک خوردگی برای دیوارهای غیرباربر صورت بگیرد. این محصول یک جایگزین برای والپست های مرسوم فلزی محسوب می‌شود و ساختار مخصوصی دارد. نوار وال مش مقاومت بالایی در برابر مواد اسیدی و خوردگی دارد.

این محصول در برابر باکتری و جانوران موذی نیز یک انتخاب عالی محسوب می‌شود. انعطاف پذیری خوبی دارد و همینطور چسبندگی آن نیز در مصارف مختلف مناسب است. سطح مقاومت کششی بالا سبب می‌شود تا اجرای خوبی داشته باشد. سهولت در کاربرد و همینطور صرفه اقتصادی بالا یکی از ویژگی های مهم این نوار محسوب می‌شود.

پلاستر سیمانی چیست؟

پلاستر سیمانی از بهترین متریال هایی است که در نصب وال‌مش دیوار مورد استفاده قرار می‌گیرد. چه خوب است در مورد پلاستر سیمانی اطلاعات بیشتری داشته باشیم. مشخص است که این پلاسترها از جنس سیمان هستند و همینطور دوام و کیفیت بالایی دارند. در واقع نوعی لایه پوششی محسوب می‌شوند.

این محصول برای نصب نوار وال پست (مش فایبرگلاس) گزینه خوبی محسوب می‌شود. این محصول برای پوشش سطوح بتنی و دیوارهای آجری و بلوکی استفاده می‌شوند. پلاسترهای سیمانی برای سطوح خارجی و داخلی مناسب هستند. به طور کلی مانع از نفوذ رطوبت و سایر عوامل محیطی می‌شوند. دیوارها در وضعیت کروم بندی اجرا می‌شوند و پلاستر سیمانی می‌بایست به واسطه روش پاششی یا با ماله روی سطح یا دیوارهای مش بندی استفاده شود.

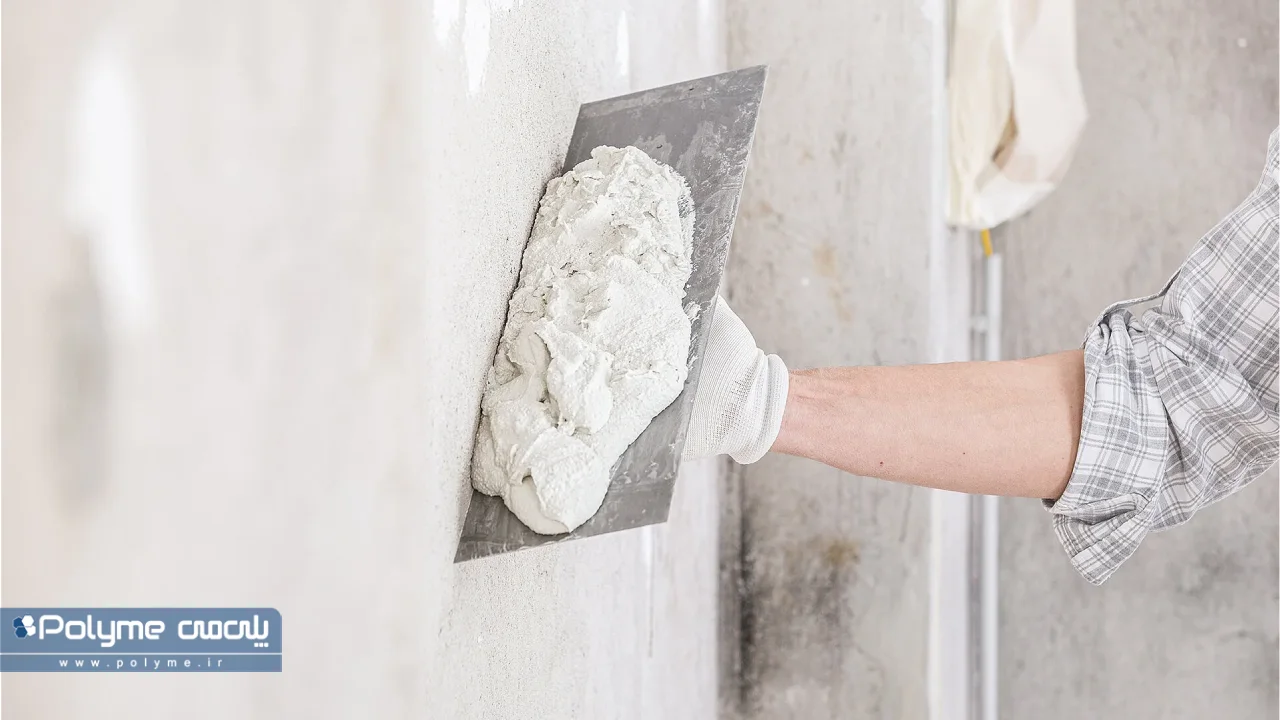

پلاستر گچی چیست؟

پلاستر گچی نوع دیگری از پلاسترها می‌باشد که جهت نصب مش فایبرگلاس در وال مش دیوار مورد استفاده قرار می‌گیرد. پلاسترهای گچی ترکیبی از ماسه و گچ و سیمان به همراه آهک هستند. این مواد به واسطه رنگدانه های رنگی ترکیبات مخصوصی را شامل می‌شوند. این محصول دارای چسبندگی عالی بوده به طوری که اجرای آن بسیار آسان است. از پلاسترهای گچی به عنوان یک پوشش عالی برای دیوارهای داخلی و سقف و ستون ها استفاده می‌شود.

این محصول در مجتمع های مسکونی و تجاری کاربرد دارد. پلاستر گچی به عنوان یک پودر خشک آماده استفاده می‌شود. از این محصول برای ایجاد استحکام اولیه در سطح بالا در یک دوره زمانی بسیار کوتاه استفاده می‌شود. پلاسترهای گچی روکش و اندود مخصوصی در اجرای انواع وال پست هستند.

ضخامت این پلاسترها بین 6 الی 20 میلی متر در نظر گرفته می‌شود. ضخامت زیر پوش گچ به طور کلی برای دیوارها 11 میلی متر است. همینطور برای سقف ها 8 میلی متر است. حداقل ضخامت گچ 6 میلی متری برای جلوگیری از ایجاد ترک اعمال می‌شود.

نقش ناودانی یا نبشی منقطع در وال مش چیست؟

نبشی منقطع از روش های مناسب برای اتصال دیوار به عضو قائم محسوب می‌شود. در این حالت از نبشی سرد نورد فولادی در طرفین دیوار استفاده می‌شود که به طور کلی عضو قائم سازه ای متصل خواهد بود.

عوامل موثر در انتخاب نوع وال مش کدامند؟

انتخاب نوع وال مش به عوامل متعددی بستگی دارد:

1. نوع ساخت و ساز مانند ساختمان‌ مسکونی است، تجاری یا صنعتی
2. شرایط محیطی و عواملی مانند رطوبت، دما و وجود مواد شیمیایی در محیط
3. نیازمندی‌های ساختاری ازجمله بارهای وارده، مقاومت در برابر زلزله و سایر نیروهای جانبی
4. بودجه موجود برای خرید و نصب وال مش
5. دسترسی به مصالح
6. تجربه و تخصص پیمانکار در کار با انواع مختلف وال مش
7. رعایت استانداردهای ملی و بین‌المللی در انتخاب نوع وال مش
8. میزان سرعت مورد نیاز در اجرای پروژه

وال مش دیوار جایگزین وال پست فلزی

وال مش دیوار و وال پست فلزی هر دو وظیفه یک دارند و آن اتصال دیوارها و تیغه ها به اسکلت ساختمان، برای مقاومت در برابر نیروهای جانبی باد و زلزله می‌باشد. به هر حال نمی‌توان گفت که بین این دو محصول تفاوتی وجود نداشته باشد. مثلا مهمترین تفاوت های این دو روش هزینه آنها در نصب است. به زبانی ساده تر، در وال مش دیوار نیازی به وادارهای عمودی و افقی نیست.

هزینه نصب و قیمت وال مش به نسبت وال پست فلزی کمتر خواهد بود چون نیازی به بست های فلزی نبوده و خبری از میلگرد بستر نیز نخواهد بود. حذف این فاکتورها سبب می‌شود تا نصب و اجرای این سیستم به نسبت روش سنتی آسانتر باشد. یعنی هزینه های مربوط به نیروهای متخصص کمتر است. اتصالات وال مش دیوار به نسبت وال پست های قدیمی بسیار آسانتر است. برای وال مش ها محدودیت طولی وجود ندارد. در واقع در این سسیستم اصلا از وادار قائم استفاده نمی‌شود.

وال مش مورد تایید سازمان نظام مهندسی ساختمان و مقررات ملی ساختمان

از آنجایی که اجرای وال پست نقش مهمی در مقاوم سازی ساختمان‌ها دارد، قوانین و نکات اجرایی ویژه‌ای برای آن در نظر گرفته شده است. در مورد وال مش نیز سازمان نظام مهندسی و آیین نامه‌هایی مانند استاندارد 2800 و نشریه 819، ضوابط و مقررات خاصی را برای طراحی و اجرای صحیح ارائه داد‌ه‌اند. از جمله این ضوابط و مقررات می‌توان به موارد زیر اشاره داشت:

• حداکثر طول مجاز دیوارهای غیرسازه‌ای در یک ساختمان باید 40 برابر ضخامت دیوار یا 6 متر باشد. برای دیوارهایی با طول بیشتر لازم است از سیستم والمش یا دیگر انواع وال پست جهت مقاوم سازی سازه بهره گرفت.
• اگر دیوارهای داخلی یا تیغه‌ها ارتفاعی بیشتر از 1.8 متر داشته باشند، حتماً باید با وال پست مقاوم شوند.
• دیوارهای غیرسازه‌ای از کف باید ارتفاعی معادل حداکثر 3 و نیم متر داشته باشند. در غیر این صورت باید با وال پست مهار گردند.
• در صورت استفاده از وال مش، توری‌های فایبرگلاس باید در هر دو طرف دیوار و کاملاً روبروی یکدیگر اجرا شوند.
• مهار دیوارهای نما نیز باید مورد توجه قرار بگیرد و مطابق با آیین نامه 2800 انجام گردد.

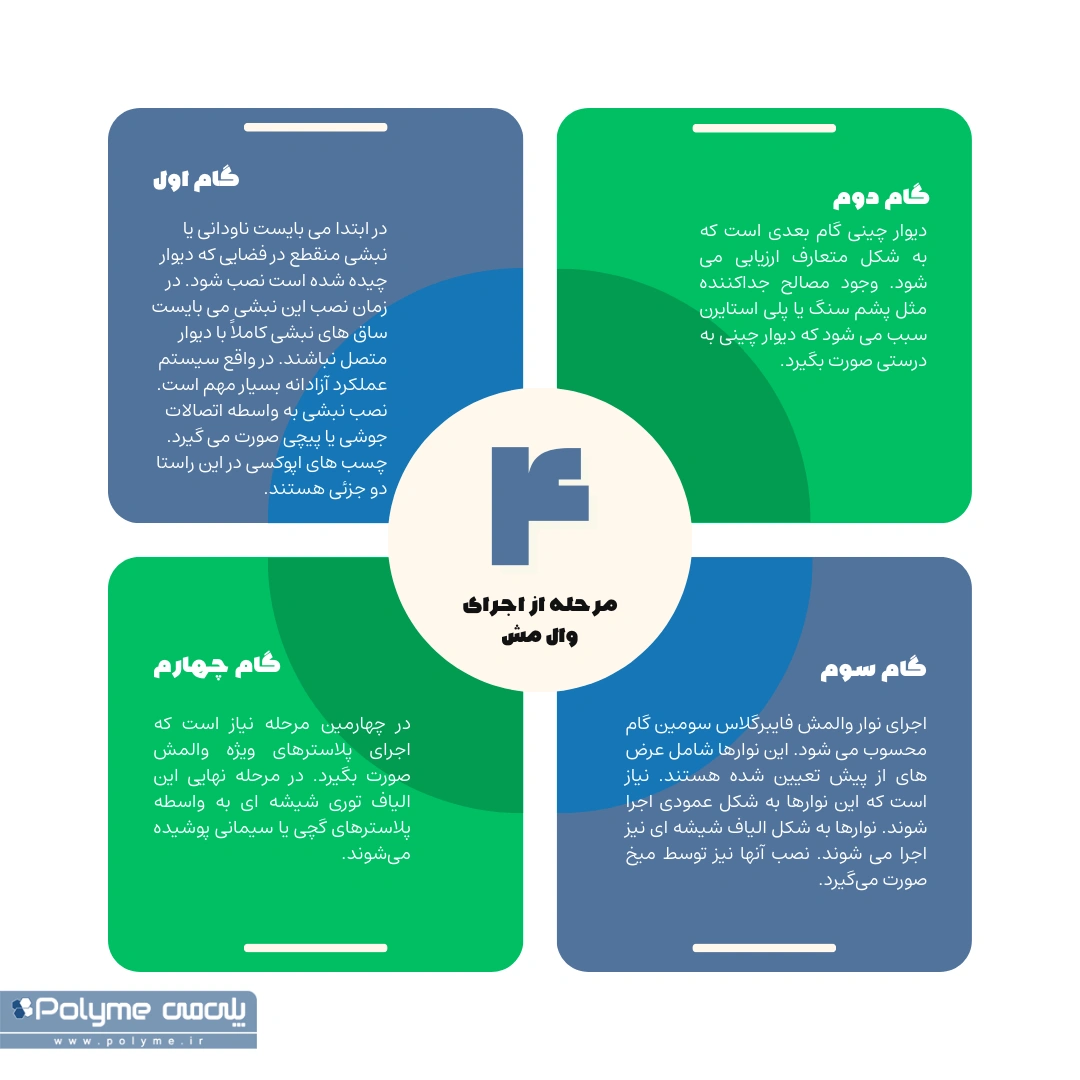

مراحل اجرای وال مش چگونه است؟

برای اجرای وال مش نیاز است که 4 مرحله طی شود:

گام اول: در ابتدا می‌بایست ناودانی یا نبشی منقطع در فضایی که دیوار چیده شده است نصب شود. در زمان نصب این نبشی می‌بایست ساق های نبشی کاملاً با دیوار متصل نباشند. در واقع سیستم عملکرد آزادانه بسیار مهم است. نصب نبشی به واسطه اتصالات جوشی یا پیچی صورت می@گیرد. چسب های اپوکسی در این راستا دو جزئی هستند.

گام دوم: دیوار چینی گام بعدی است که به شکل متعارف ارزیابی می‌شود. وجود مصالح جداکننده مثل پشم سنگ یا پلی استایرن سبب می‌شود که دیوار چینی به درستی صورت بگیرد.

گام سوم: اجرای نوار والمش فایبرگلاس سومین گام محسوب می‌شود. این نوارها شامل عرض های از پیش تعیین شده هستند. نیاز است که این نوارها به شکل عمودی اجرا شوند. نوارها به شکل الیاف شیشه ای نیز اجرا می‌شوند. نصب آنها نیز توسط میخ صورت می‌گیرد.

گام چهارم: در چهارمین مرحله نیاز است که اجرای پلاسترهای ویژه والمش صورت بگیرد. در مرحله نهایی این الیاف توری شیشه ای به واسطه پلاسترهای گچی یا سیمانی پوشیده می‌شوند.

وال مش دیوار تنها راهکار در ساختمان های بدون وال پست

بسیاری از ساختمان‌های قدیمی و حتی جدید، بدون سیستم وال پست اجرا شده‌اند. اجرای دیوارها بدون اجرای وادارهای قائم و افقی می‌تواند در آینده خسارت‌های زیادی به بار آورد. سؤال اینجاست که در چنین مواقعی راه حل چیست؟ آیا می‌توان بعد از اجرای دیوارها و ساخت ساختمان، سیستم وال پست فلزی را برای مقاوم سازی بنا اجرا کرد؟

متأسفانه اجرای وال پست‌های سنتی در چنین ساختمان‌هایی امکان پذیر نیست، اما خبر خوب این است که به کمک وال مش‌ها می‌توان چنین سازه‌هایی را به راحتی مقاوم سازی کرد.

اگر ساختمان مورد نظر بسیار قدیمی باشد و یا به هر دلیلی دیوارچینی آن بدون اجرای وال پست انجام شده باشد، حتی در انتهای کار نیز می‌توان با نصب صحیح مش فایبرگلاس و پلاسترکشی مناسب، دیوارها را از نظر لرزه‌ای مقاوم کرد.

در واقع در این روش، نیازی به اجرای ناودانی‌ها یا نصب تیرک‌ها و وادارها در میانه دیوارها وجود ندارد و لایه‌های فایبرگلاس روی سطح دیوار اجرا می‌شوند. به همین دلیل تقویت دیوارها با این سیستم جدید بسیار آسان است.

به همین دلیل است که در بسیاری از موارد از والمش برای ترمیم و مقاوم سازی بناهای تاریخی نیز کمک گرفته می‌شود. با توجه به این که متریال‌های به کار رفته در این سیستم با مصالح گوناگون از جمله کاه‌گل، آجر، سیمان و… سازگاری دارند، هیچ آسیبی به بنا وارد نخواهد شد.

عوامل مؤثر بر عملکرد روش نوین مهار دیوار در ساختمان چیست؟

این شیوه نسبت به شیوه های سنتی از نظر عملکرد بسیار مطلوب تر است. کاربرد این شیوه در مقایسه با شیوه های سنتی سبب می‌شود که کاهش هزینه 40 تا 60 درصدی داشته باشد. سرعت اجرا و پیاده روی در این شیوه بالا است. در واقع وادارهای قائم حذف می‌شوند و به طور کلی عملکرد آن به درستی صورت می‌گیرد. در شیوه وال مش به طور کلی نیازی به میلگرد بستر نخواهد بود.

اجرای این شیوه بسیار آسان در نظر گرفته شده است. یعنی توسط تیم نیمه حرفه ای هم شرایط قابل اجرا است. نازک کاری سبب می‌شود که ترکی در این بخش ایجاد نشود. این روش به صورتی است که نیازی به اجرای هشتی گیر در تقاطع دیوارها نخواهد بود. حذف مرحله ضد زنگ نیز سبب شده است تا موقعیت اجرایی وال مش ها به درستی صورت بگیرد.

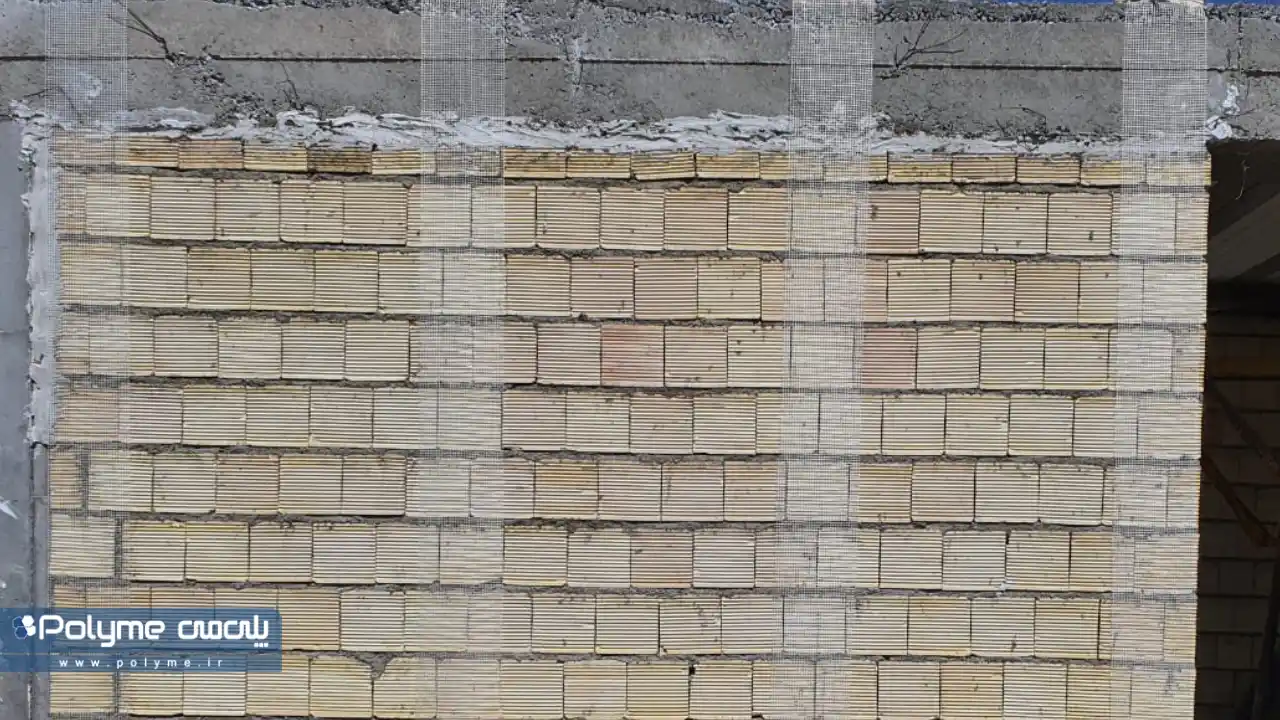

هزینه اجرای وال مش (wallmesh) چقدر است و به چه عواملی بستگی دارد؟

بررسی ها نشان می‌دهد که هزینه اجرای این روش به نسبت وال پست فلزی 50 درصد کمتر است. یک سری فاکتورهای مهم در تعیین قیمت این محصول وجود دارد. مثلاً ابعاد چشمه، میزان الیافی که در هر متر مربع به کار رفته است و همینطور کیفیت وال مش تولید شده نیز مهم است. این محصول کیفیت و قیمت های متنوعی دارند. مقاوم سازی سازه به طور کلی سبب می‌شود که اجرای وال پست به درستی صورت بگیرد. همه این موارد روی قیمت محصول تاثیر گذار خواهد بود.

وال پست ها در دیوار ساختمان ها و سازه های بتنی و فولادی استفاده می‌شوند. این محصول در برابر زلزله سبب حفاظت بیشتر می‌شود. این محصول سبب می‌شود که ترک خوردگی دیوار به حداقل برسد و این موضوع خود بخش مهمی از هزینه ها را شامل می‌شود. وزن سبک و نصب و اجرای ساده نیز موضوع مهمی است.

این نوع وال پست می‌بایست در برابر فشار و خمش و کشش بسیار مقاوم باشد. همینطور می‌بایست از حرکت کردن دیوار نیز جلوگیری شود. وادارهای عمودی و افقی در این سیستم نیازی نیست و این موضوع سبب کاهش هزینه ها می‌شود. این محصول سازگاری زیادی با انواع سازه ها دارد.

مقایسه وال مش با وال پست فلزی و مزایای آن

با گذر زمان و وقوع حوادث طبیعی مخرب مانند زلزله‌های بزرگ، مقاوم سازی ساختمان‌ها بیشتر جدی گرفته شده است. حاصل این توجه و تأکید بیشتر بر مقاوم سازی، استفاده از انواع وال پست، از جمله وال مش، برای تقویت دیوارها است.

تجربه نشان می‌دهد هنگام وقوع زمین لرزه و طوفان‌های سهمگین، بسیاری از دیوارها، دچار آسیب‌های جدی، از جمله ترک‌های عمیق و حتی ریزش می‌شوند. خسارت‌های جانی و مالی حاصل از این آسیب‌ها گاهی غیرقابل جبران است. به همین دلیل پیدا کردن بهترین و مطمئن‌ترین روش برای مقاوم سازی دیوارها اهمیت بالایی دارد.

مقایسه وال مش دیوار (wallmesh) و وال پست‌های فلزی نشان می‌دهد، میزان خرابی‌ها در ساختمان‌هایی که در آن‌ها از وال مش استفاده می‌شود به مراتب پایین‌تر است. هر چند وال پست‌های فلزی نیز مزایای زیادی به همراه دارند، اما به دلیل پیچیدگی‌ها و دشواری‌های فرآیند نصب و اجرا، با روش های جدید جایگزین شده‌اند. در ادامه تمام مراحل طراحی و اجرای وال پست‌های قدیمی و جدید با یکدیگر مقایسه خواهند شد تا در نهایت بتوان از بهترین روش برای تقویت سازه‌ها بهره گرفت.

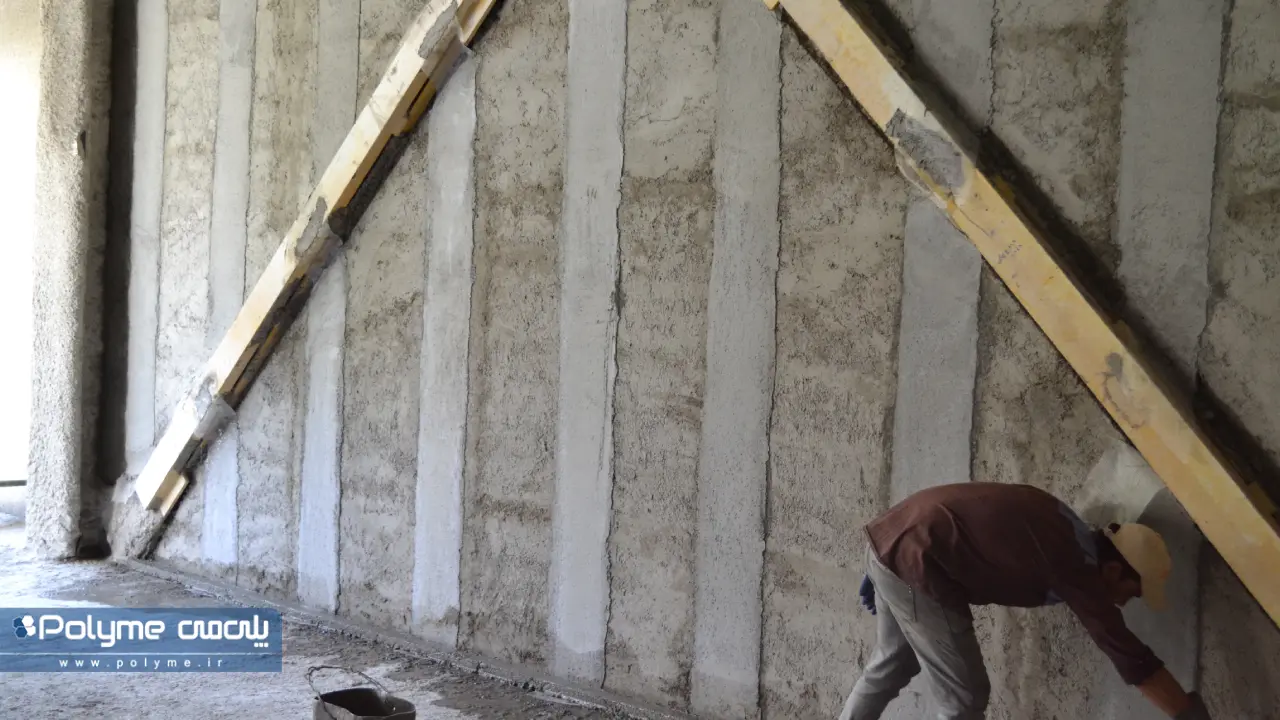

افزایش سرعت اجرای ساختمان در سیستم وال مش دیوار (wallmesh)

در تمام پروژه‌های ساخت و ساز، سرعت کار یکی از مهم‌ترین فاکتورهایی است که در نظر گرفته می‌شود. به عبارتی دیگر، هر چقدر سرعت اجرای پروژه بیشتر باشد و در زمان کمتری به اتمام برسد، سود حاصل از کار نیز بیشتر خواهد بود. به همین دلیل پیمانکاران به دنبال راهی برای افزایش سرعت کار، به شرط حفظ کیفیت، هستند. اجرای این سیستم می‌تواند به درستی این هدف را میسر سازد.

یکی از مزایای بسیار مهم وال مش، فرآیند سریع اجرای آن است. در این روش تنها لازم است سطح دیوار یکدست شود، لایه مش فایبرگلاس به طور موقتی روی دیوار نصب گردد، لایه اول پلاستر روی سطح مش کشیده شود، نبشی‌ها نصب شوند و در آخر لایه دوم پلاستر تمام سطح دیوار را بپوشاند.

کل این فرآیند در مدت زمانی بسیار کوتاه قابل انجام است. عدم نیاز به جوشکاری‌های متعدد و نصب وادارهای فولادی که جزء جدایی ناپذیر فرآیند اجرای وال پست‌های فلزی است، سرعت اجرای وال مش را به شکل قابل توجهی بالا می‌برد. حاصل این کار، اجرای صحیح و ایمن سیستم وال پست در کمترین زمان ممکن و کاهش زمان اجرای پروژه است.

کاهش چشمگیر هزینه اجرای ساختمان به روش نوین مهار دیوار

هیچ پیمانکاری نمی‌تواند ادعا کند که پایین آوردن هزینه‌های اجرای ساختمان برای او اهمیتی ندارد. با این حال قوانین و ضوابط مربوطه اجازه نمی‌دهند هزینه تمام شده پروژه “به هر قیمتی” پایین بیاید. با این حال روش‌های ایمن و قانونی وجود دارد که هم به بالا رفتن کیفیت کار می‌انجامند و هم تا حد زیادی در هزینه‌ها صرفه جویی می‌کنند. یکی از این روش‌ها، استفاده از وال مش است. همان‌طور که می‌دانید متریال اصلی به کار رفته در سیستم وال پست سنتی، فولاد است که قیمت بالایی دارد. همچنین هزینه حمل و نقل و نگهداری اجزاء سیستم وال پست سنتی نیز بسیار بالاتر از وال مش است. به همین دلیل بسیاری از پیمانکاران ترجیح می‌دهند برای مقاوم سازی دیوارهای سازه به سراغ این سیستم بروند.

علاوه بر این که هزینه مواد اولیه در سیستم وال مش به طور قابل ملاحظه‌ای پایین‌تر است، در دیگر مراحل کار نیز هزینه‌ها پایین‌تر از وال پست‌های فلزی تخمین زده می‌شوند. برای مثال به دلیل آسان بودن فرآیند طراحی و اجرای وال مش‌ها، نصب این سیستم نیازی به نیروی ماهر و متخصص ندارد و حتی یک کارگر ساده نیز از پس انجام آن بر می‌آید.

ین در حالی است که برای نصب وال پست فلزی حتماً باید از نیروی متخصص و آشنا به جوشکاری و… کمک گرفت. همین امر تا حد زیادی از دستمزدها می‌کاهد. از طرفی کاهش زمان اجرا نیز به منزله کاهش هزینه‌ها خواهد بود و از این حیث نیز وال مش کم هزینه‌تر به حساب می‌آید.

وال مش (wallmesh) را بدون نیاز به نیروی ماهر اجرا کنید

در بخش قبل نیز به این نکته اشاره شد که اجرای وال پست‌های جدید فرآیند پیچیده‌ای ندارد و به همین دلیل کارگران معمولی نیز قادر به انجام آن هستند. در سیستم سنتی، کیفیت اتصالات جوشی و پیچی از اهمیت بالایی برخوردار است، به طوری که اگر تنها یک اتصال به درستی برقرار نشود ممکن است خسارت‌های بزرگی به دنبال داشته باشد. این در حالی است که طی فرآیند اجرای وال مش، خبری از اتصالات پیچیده نیست. توری‌های مش فایبرگلاس معمولاً به کمک گیره یا میخ به دیوار نصب می‌گردند و سپس با پلاسترکشی فیکس می‌شوند. فرآیند تهیه پلاستر و اضافه کردن آن روی دیوار (به صورت دستی یا پاششی) نیز بسیار آسان است و هر کارگر ساده ساختمانی با آن آشنایی دارد. به همین دلیل گفته می‌شود اجرای والمش نیازی به نیروی متخصص ندارد و به سادگی امکان پذیر است.

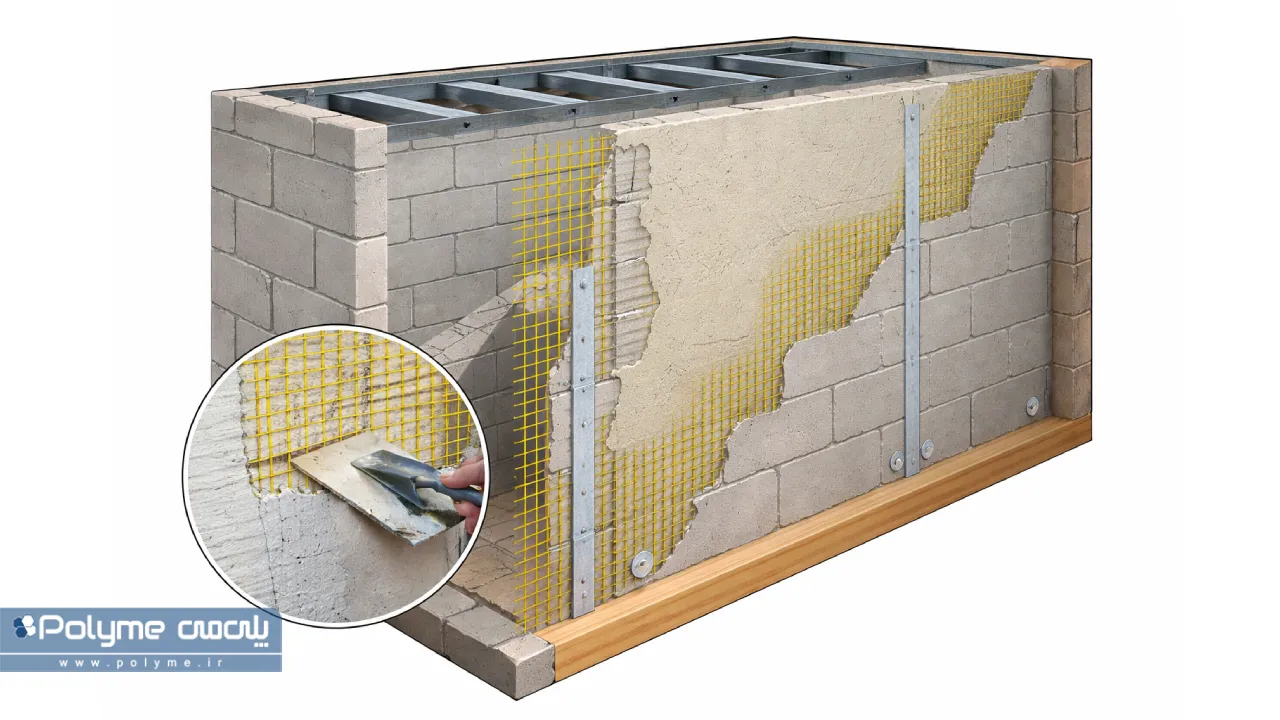

حذف انواع وادار قائم و افقی در سیستم والمش (wallmesh)

یکی از مزیت‌های بزرگ وال پست‌های جدید، حذف وادارهای قائم و تیرک‌‎های افقی در فرآیند نصب آن‌ها است. در روش سنتی، برای مهار مناسب دیوارها باید از وادار قائم و افقی برای تقویت سازه استفاده کرد.

نصب این وادارها پیچیدگی‌های بیشتری را نیز با خود به همراه می‌آورد، از جمله سوراخ‌کاری بتن، جوشکاری‌های اضافی، نصب پلیت در بتن، اضافه کردن لایه ضدزنگ و… با حذف وادارها، تمام این مراحل اضافی نیز خود به خود حذف می‌شوند و عملیات دیوارچینی با سهولت و سرعت بیشتری انجام می‌گردد.

از طرفی دیگر در این سیستم، به دلیل عدم نیاز به وادارهای قائم و تیرک‌های افقی، بخش بزرگی از هزینه‌های پروژه نیز حذف می‌گردند و موجب صرفه جویی در بودجه مورد نیاز می‌شود. با این حساب به نظر می‌رسد جایگزین کردن وال پست‌های سنتی با وال مش، از هر جهت انتخابی درست و مقرون به صرفه است.

از طرفی عدم نیاز به اجرای وادارها و تیرک‌ها، احتمال ترک خوردگی لایه نازک کاری (به دلیل انبساط حرارتی مصالح) را نیز به حداقل می‌رساند. جالب است بدانید در اجرای وال مش، با وجود این که خبری از نصب وادارها نیست، هیچ محدودیتی نیز برای طول دیوار وجود ندارد.

اجرای وال مش دیوار بدون نیاز به میلگرد بستر

سیستم وال مش (wallmesh) بسیاری از پیچیدگی‌های کار با وال پست‌های قدیمی را رفع می‌کند که نمونه‌ای از آن را در بخش قبل مورد بررسی قرار دادیم. یک مثال دیگر در این مورد، حذف میلگرد بستر در این سیستم است. میلگردهای بستر قطعاتی فلزی متشکل از مفتول‌های عرضی و طولی هستند که به صورت نردبانی یا خرپایی به یکدیگر جوش داده می‌شوند. اجرای این قطعات در لایه‌های میانی دیوار، موجب تقویت دیوارها و جلوگیری از ریزش و خرابی آن‌ها می‌شود.

در عین حال استفاده از این نوع میلگردها از طرفی باعث افزایش زمان انجام کار و کاهش سرعت دیوارچینی می‌شود و از طرفی دیگر هزینه‌های بسیاری را به هزینه کلی پروژه می‌افزاید.

این در حالی است که به کمک سیستم والمش می‌توان هر دوی این مشکلات را به راحتی حل کرد. در این سیستم ، نیازی به اجرای میلگرد بستر در فرآیند دیوارچینی نیست. به همین دلیل کار دیوارچینی بسیار ساده‌تر و سریع‌تر از قبل انجام می‌شود. همین امر باعث شده است استفاده از سیستم جدید رواج بیشتری پیدا کند و طرفداران بیشتری به دست آورد.

کاهش بار و نیروی وارد بر ساختمان در روش روش نوین مهار دیوار

همان‌طور که پیش‌تر اشاره کردیم، طراحی سیستم وال پست فلزی پیچیدگی‌های بسیاری دارد. یکی از عللی که باعث این پیچیدگی می‌شود، میزان افزایش باری است که نصب این سیستم با خود به همراه می‌آورد. به عبارتی دیگر با اجرای وال پست‌های سنتی، به مقدار بار مرده ساختمان تا حد زیادی افزوده می‌شود.

این افزایش بار و نیرو، تأثیر بزرگی در محاسبات و عملکردهای لرزه‌ای ساختمان دارد. از آن جایی که اجزاء تشکیل دهنده این سیستم، قطعات فولادی هستند، بدیهی است که وزن بالایی دارند و نمی‌توان از این مقدار نیروی وارد شده به ساختمان چشم پوشی کرد.

به نظر می‌رسد تنها راه برای حل این مشکل، استفاده از وال پست‌هایی با وزن کمتر باشد که در این بین وال مش‌ها پیشتاز هستند. در واقع هیچ نوع سیستمی را نمی‌توان یافت که به اندازه وال مش سبک باشد. استفاده از این نوع وال پست وزن قابل ملاحظه‌ای را به سازه اضافه نمی‌کند و این نکته اهمیت بسیار بالایی در طراحی ساختمان دارد.

شکی نیست که سبک وزن بودن تنها یکی از ویژگی‌های منحصر به فرد وال پست‌های جدید است. در هر صورت بکارگیری این سیستم می‌تواند از هر نظر انتخابی هوشمندانه باشد و به پیش‌برد پروژه کمک بسیاری کند.

سیستم وال مش در آیین‌نامه‌های ساختمانی

سیستم وال مش به دلیل نوین بودن، نیازمند تدوین ضوابط جامع و یکپارچه در زمینه انتخاب مصالح، طراحی و اجرا است. در حال حاضر، این ضوابط در آیین‌نامه‌های مختلف پراکنده است و آشنایی با آن‌ها برای طراحان و مجریان الزامی است.

آیین‌نامه‌های داخلی:

• پیوست شش استاندارد 2800: این آیین‌نامه به ضوابط انتخاب مصالح و نحوه اجرای والمش می‌پردازد، اما اطلاعات آن جامع نیست و فرض خمش یک‌طرفه را در طراحی مطرح می‌کند.
• نشریه 714: در ویراست 1401، فصل 12 این نشریه به طراحی و اجرای وال مش اختصاص دارد و فرمول‌ها و دیتیل‌های اجرایی را به‌طور کامل ارائه می‌دهد.
• نشریه 819: این نشریه جزئیات محدودی از والمش را ارائه می‌دهد که دارای اشکالات ترسیمی است، به‌ویژه در زمینه استفاده از نبشی‌ها.
• نشریه 729: این نشریه جزئیات دقیق‌تری در مورد طراحی نبشی‌ها در سیستم وال مش ارائه می‌دهد.

آیین‌نامه‌های خارجی:

• ACI-549: این آیین‌نامه به تکنولوژی‌های ماتریس سیمانی تقویت شده با الیاف شیشه‌ای (FRCM) می‌پردازد. سیستم وال مش به عنوان راهکاری برای تقویت دیوارهای غیرسازه‌ای در برابر بار باد و زلزله در این دسته قرار می‌گیرد.

پیشنهاد می‌شود طراحان و مجریان ساختمان قبل از استفاده از سیستم وال مش، با آیین‌نامه‌های داخلی و اصول طراحی FRCM آشنا شوند تا از صحت محاسبات و انتخاب مصالح مناسب اطمینان حاصل کنند. این آشنایی کیفیت و عملکرد پروژه‌های مهار دیوارهای غیرسازه‌ای را بهبود می‌بخشد.

جمع بندی

استفاده از وال مش دیوار به واسطه مزایای زیادی که دارد سبب شده تا سرعت بالایی در اجرا صورت بگیرد. دقت کنید که به طور کلی وال پست ها مدل های مختلفی دارند و هر یک می‌توانند برای بخشی از ساختمان استفاده شوند. وظیفه اصلی که برای آنها تعریف شده است ایجاد مقاومت و استحکام سازه در برابر عوامل محیطی است. وال پست ها از ساختمان ها بسیار محافظت می‌کنند و به طور کلی ضوابط و مشخصات ایده آلی دارند.

در مقررات ملی ساختمان یکی از موارد مربوط به طول مجاز دیوارهای غیر سازه ای یا همان تیغه های بین دو پشت بند است. طول مجاز برای این بخش نباید بیش از 40 برابر ضخامت دیوارهای سازه در نظر گرفته شود. حال اگر بخواهیم این موضوع را به شکل دیگری توضیح دهیم در صورتی که طول دیوارها 6 متر بود دیگر نیازی به وال پست نخواهد بود در صورت بیشتر بودن متراژ می‌بایست از وال مش دیوار استفاده شود.

قیمت روز مواد کاربردی برای اجرای این سیستم به نسبت روش های قدیمی ارزانتر است. از سوی دیگر وسعت و بزرگی پروژه نیز سبب شده است تا این محصول به نوبه خود مناسب و قابل قبول باشد. دقت کنید که والمش ها بر اساس سیستم اجرایی و موقعیتی که دارند دسته بندی می‌شوند. انتخاب شیوه اجرا نیز مهم بوده و سبب می‌شود که اجرای آنها به بهترین نحو صورت بگیرد.
